Q-YARD

Saldatura ad arco

Q-YARD

SALDATRICE MULTIPROCESSO PER CANTIERISTICA

SALDATRICE HYBRID SYNERGIC^RCON INVERTER MIG-MAG E TRAINAFILO SEPARATO

Q-YARD è la saldatrice multi-processo ideale per le esigenze della cantieristica. Questo generatore è stato sviluppato e prodotto con i più alti criteri di qualità e affidabilità per consentire le migliori prestazioni di saldatura in tutte le applicazioni di cantiere.

Q-YARD

Trainafilo da cantiere dedicato

I nuovi trainafilo MF4 YARD e MINI MF4 YARD consentono di mantenere la semplicità di regolazione delle apparecchiature MIG convenzionali e con solo due manopole permettono di impostare la tensione e la velocità del filo.

Multi-processo, per applicazioni di saldatura in cantiere

Q-YARD può lavorare con cavi di interconnessione fino a 80m con raffreddamento ad aria della torcia e fino a 40 m con raffreddamento ad acqua.
Q-YARD permette di saldare con la modalità HYBRID SYNERGICR che garantisce le stesse prestazioni di saldatura delle più moderne attrezzature anche in modalità MIG manuale.

Altre caratteristiche

MIG, MMA, TIG Lift
Design speciale ottimizzato per il settore dei cantieri: facile da impilare l’uno sull’altro
MIG/MAG: MANUALE e HYBRID SINERGIC^R
Grande robustezza grazie alla solida struttura metallica principale
Eccellente accensione dell’arco
“risparmio energetico” per azionare la ventola di raffreddamento del generatore e il raffreddamento ad acqua della torcia solo quando necessario
Controllo del cratere finale
Controllo del Burn-Back

Hybrid Synergic ʀ

Questo controllo rappresenta qualcosa di assolutamente innovativo nel mondo della saldatura. Mantenendo la regolazione manuale dell’apparecchiatura di saldatura, l’HYBRID SYNERGIC^R – a seconda del materiale e del diametro del filo utilizzato – definisce la migliore risposta in termini di avviamento e deposito del filo per tutto il ciclo di saldatura.

ASSISTENTE LED INTELLIGENTE

Inoltre, un segnale “smart LED” aiuta gli operatori meno esperti a impostare i parametri di saldatura più appropriati.

vision.ARC

Grazie a vision.ARC, l’arco elettrico viene monitorato continuamente dal microprocessore che gestisce il processo di saldatura in tempo reale: tutti i parametri vengono elaborati e modificati dal controllo che gestisce digitalmente i cortocircuiti del MIG-MAG, mantenendo l’arco stabile e preciso nonostante qualsiasi variazione delle condizioni esterne. Il processo di saldatura è sempre sotto controllo dall’accensione dell’arco, grazie al Wire Start Control (WSC), fino all’interruzione dell’arco grazie al Burn-Back Control.

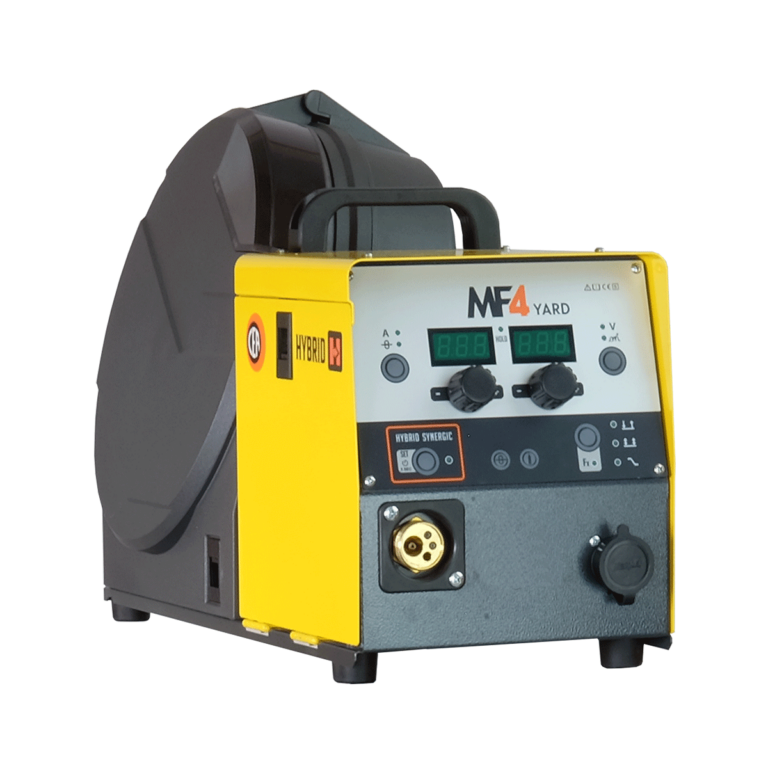

TRAINAFILO MF4 YARD / MINI MF4 YARD

Il CONTROLLO DIGITALE di tutti i parametri è posizionato direttamente sul YARD MF4 (raffreddato ad aria) e sul YARD MF4W/MINI MF4W (raffreddato ad acqua).
FLUSSOMETRO GAS di serie
Meccanismo di TRAINAFILO PROFESSIONALE con 4 rulli di grande diametro
Rulli a doppia gola sostituibili senza alcun attrezzo
BOBINE DI FILO fino a Ø 300 mm (MF4 YARD) o Ø 200 mm (MINI MF4 YARD)
FINESTRA DI ISPEZIONE nel coperchio della bobina (MF4)
Kit di aggancio HK1 (MF4 opzionale)
Presa MMA ADAPTOR per saldare MMA direttamente dal dosatore (opzionale)

FSC - Fast Start Control

È l’innovativo controllo dell’arco che riduce drasticamente il tempo di accensione. Grazie a questa nuova tecnologia è possibile ottenere un’accensione rapida e perfetta ad ogni innesco.

È ideale per la saldatura a punti e il preassemblaggio di componenti.

4 TEMPI SPECIALE

Ogni saldatore che salda in 4 tempi può preparare rapidamente il pezzo da saldare realizzando un punto di saldatura perfetto senza modificare alcuna regolazione nell’interfaccia. Premendo semplicemente il pulsante della torcia per meno di un secondo, è possibile utilizzare la funzione 2 tempi, anche se la saldatrice è impostata su 4 tempi. Mantenendo le stesse impostazioni, è sufficiente premere il bottone torcia per più di un secondo e la saldatrice lavora automaticamente in 4 tempi.

AUTOMAZIONE SEMPLICE

I generatori CEA sono dotati di serie di I/O analogico-digitali. Ciò consente di integrare molto facilmente il generatore in un’apparecchiatura di saldatura automatizzata senza dover ricorrere a costose e sofisticate interfacce esterne, solitamente fornite per la robotica.

Accessori disponibili

Scopri tutti gli accessori disponibili

Configuratore

Trainafilo MF 4 yard

Trainafilo MF 4 yard con A/V e flussometro – 4 rotoli (Ø: 1,0 / 1,2) Raffreddato ad aria

Trainafilo MF 4 W yard

Trainafilo MF 4 W con A/V e flussometro – 4 rulli (Ø: 1,0 / 1,2) Raffreddato ad acqua

Adattatore per MMA

Adattatore per MMA direttamente dal trainafilo

Kit ruote standard WK 4

Kit ruote standard WK 4 per alimentatori MF 4, MF4 yard e QF 7 W PRO DRIVE

Kit ruote WK 2 extra-large

HK 1 Kit per sospensione

HK 1 Kit di aggancio per trainafilo

Trainafilo Mini MF 4 yard

Trainafilo Mini MF 4 yard con A/V e flussometro 4 rulli (Ø: 1,0 / 1,2) Raffreddato ad aria

Trainafilo Mini MF 4 W yard

Trainafilo Mini MF 4 W con A/V e flussometro 4 rulli (Ø: 1,0 / 1,2) Raffreddato ad acqua

HR 32

Apparecchiatura di raffreddamento ad acqua HR 32 400 V

HR 42-LC

Impianto di raffreddamento ad acqua HR 42-LC 400 V pompa rinforzata – 4,5 bar – per cavi di internessione di lunghezza superiore a 20 m

Piastra per Q-YARD con refrigeratori d'acqua

Piastra di supporto adattatore per Q-YARD con refrigeratori d’acqua HR 32 / HR42-LC

CEA CL-1100

Liquido di raffreddamento Cea CL-1100 – Serbatoio da 5 l

Kit ruote WK 3 extra-large per Q-YARD

Kit ruote WK 3 extra-large per Q-YARD (senza portabombole)

Carrello CT 70

Carrello CT 70 con 4 rulli per generatore, raffreddamento e cilindro (e autotrasformatore)

Carrello CT 75

Carrello CT 75 con 4 ruote per generatore, raffreddamento e cilindro (e autotrasformatore)

CAVO DI INTERCONNESSIONE 1,2 m ARIA

1,2 m cavo di interconnessione Generatore – Trainafilo raffreddato ad aria

CAVO DI INTERCONNESSIONE 5 m ARIA

5 m cavo di interconnessione Generatore – Trainafilo raffreddato ad aria

CAVO DI INTERCONNESSIONE 10 m ARIA

10 m cavo di interconnessione Generatore – Trainafilo raffreddato ad aria

CAVO DI INTERCONNESSIONE 20 m ARIA

20 m / 70 mm² cavo di interconnessione Generatore – Trainafilo raffreddato ad aria per DIGITECH, QUBOX, MAXIQ e Q-YARD

CAVO DI INTERCONNESSIONE 30 m ARIA

30 m / 70 mm² cavo di interconnessione Generatore – Trainafilo raffreddato ad aria per DIGITECH, QUBOX, MAXIQ e Q-YARD

CAVO DI INTERCONNESSIONE 40 m ARIA

40 m / 70 mm² cavo di interconnessione Generatore – Trainafilo raffreddato ad aria per DIGITECH, QUBOX, MAXIQ e Q-YARD

CAVO DI INTERCONNESSIONE 1,2 m ACQUA

1,2 m cavo di interconnessione Generatore – Trainafilo raffreddato ad acqua

CAVO DI INTERCONNESSIONE 5 m ACQUA

5 m cavo di interconnessione Generatore – Trainafilo raffreddato ad acqua

CAVO DI INTERCONNESSIONE 10 m ACQUA

10 m cavo di interconnessione Generatore – Trainafilo raffreddato ad acqua

CAVO DI INTERCONNESSIONE 20 m ACQUA

20 m / 70 mm² cavo di interconnessione raffreddato ad acqua per DIGITECH, QUBOX, MAXIQ e Q-YARD

CAVO DI INTERCONNESSIONE 30 m ACQUA

30 m / 70 mm² cavo di interconnessione Generatore – Trainafilo raffreddato ad acqua per DIGITECH e Q-YARD da utilizzare con il codice 032105 – Refrigeratore d’acqua HR 41-LC

Torcia CEA CX 451/4

Torcia CEA CX 451/4 4 m, per filo Ø 0,8÷1,6 CO2 400A @60% / Miscela 300A @60%

Torcia CEA CXH 402/4

Torcia CEA CXH 402/4 4 m, filo Ø 0,8÷1,6 raffreddato ad acqua CO2 500A @100% / Mix 450A @100%

CEA Torcia CX 353/4 Up/Down-17p

CEA Torcia CX 353/4 Up/Down-17p 4m – filo: Ø 0,8÷1,2 – CO2 340A @60% / Miscela 290A @60%

CEA Torcia CXH 402/4 Up/Down-17p

CEA Torcia CXH 402/4 Up/Down-17p 4m – filo: Ø 0,8÷1.6 – CO2 500A @ 100% / Mix 450A @ 100%

CEA Digitorch DX 353/4-17p

CEA Digitorch DX 353/4-17p 4m – filo: Ø 0,8÷1,2 – CO2 340A @60% / Miscela 290A @60%

CEA Digitorch DXH 402/4-17p

CEA Digitorch DXH 402/4-17p 4m – filo: Ø 0,8÷1,6 – CO2 500A @100% / Miscela 450A @100%

Torcia Push Pull PP 401 D 8 m 24 V raffreddata ad acqua

Torcia Push Pull PP 401 D 8 m 24 V - filo Ø 0,8÷1,2 raffreddato ad acqua (da ordinare con 031107 o 031113)

Sincronizzatore push pull 24/42V

Scheda PC del sincronizzatore push pull KIT 24 / 42 V (da ordinare con la torcia push pull)

Torcia CEA RTX 26.4

Torcia CEA RTX 26,4 4 m – 180 A 35% – CEA

70 mm² / 4 m Cavo massa con morsetto

70 mm² / 4 m Cavo masse con morsetto

Riduttore con flussometro e 1 manometro

RC 178

Telecomando RC 178 con cavo da 5 m

CEA Torcia CXH 302/4 Up/Down-17p

CEA Torcia CXH 302/4 Up/Down-17p 4m – filo: Ø 0,8÷1,2 – CO2 300A @100% / Mix 250A @100%

Galleria

Q-YARD at work

Scheda tecnica

Q-YARD: Caratteristiche Tecniche

DATI TECNICI			QILO
			450
Trifase 50/60 Hz	V	20% -20%	400
Potenza assorbita @ I₂ Max	kVA		22
Fusibile ritardato (l eff)	A		32
Fattore di potenza / cos φ			0,84/0,99
Rendimento			0,86
Tensione secondaria a vuoto	V		62
Regolazione	A		10-450
Ciclo di lavoro a (40°C)	A 100%		390
	A 50%		450
Fili	Ø mm		0,6-1,6
Norme			EN 60974-1 – EN 60974-5 – EN 60974-10

Protezione	IP		23S
Dimensioni (PxLxA)	mm		631 (782 con maniglia) x 273 x 512 (543 con golfari)
Peso	kg		56
