PPN
Saldatura per resistenza

PPN

SALDATRICI A PUNTI E A PROIEZIONE

A CORSA VERTICALE

Essendo adatti sia alla saldatura a punti che a quella a proiezione, i modelli PPN soddisfano pienamente un’ampia varietà di applicazioni industriali per la produzione di massa più pesante.

Dotati di un controllo a microprocessore e di pulsanti laterali di sicurezza, su richiesta possono essere forniti anche con comandi speciali e in diverse configurazioni.

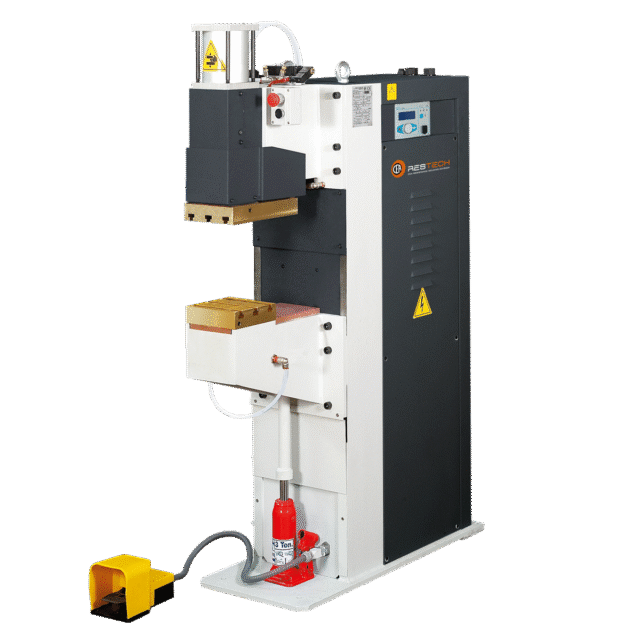

PPN 63

EQUIPAGGIATO CON:

  • Braccio rotondo inferiore con regolazione laterale e in altezza
  • Portaelettrodi con elettrodi per la saldatura a punti e possibilità di montare facilmente portabarre per la saldatura a proiezione
  • Il supporto del braccio inferiore può essere regolato per l’uso con una maggiore distanza tra i bracci
  • Saldatura a punti (A)
  • Saldatura a proiezione con barre per rete (B)

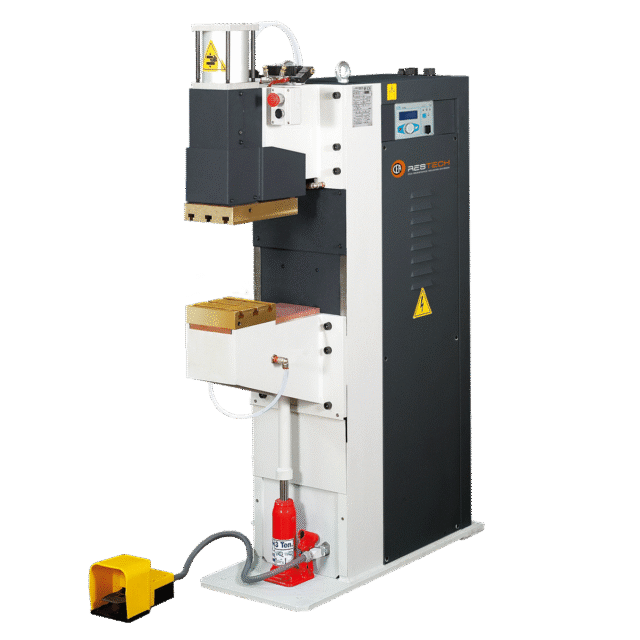

PPN 83, 103, 153 e 253

Tutti forniti con piano inferiore regolabile in altezza e dotati di cave a T, consentono il rapido montaggio di portabarre, di elettrodepositi o di qualsiasi utensile dedicato a un’applicazione specifica. La distanza tra i piani è facilmente e rapidamente regolabile senza alcun intervento sul circuito secondario (in attesa di brevetto).

  • Valvola manuale per la discesa della testa superiore senza pressione per la pulizia, il centraggio e la manutenzione ordinaria degli elettrodi.
  • Sistema di trascinamento della testa superiore su cuscinetti lineari per una saldatura di precisione (eccetto PPN 83)

Vantaggi della saldatura

  • Eccellente saldatura su tutti i metalli saldabili
  • Gruppo SCR ad accensione sincrona con regolazione della corrente di saldatura a sfasamento per eliminare il transitorio iniziale
  • Protezione termostatica sul gruppo SCR
  • Elevate correnti di saldatura a basso consumo
  • Riduzione dei tempi di messa a punto grazie alla modifica rapida e semplice dell’apertura delle piastre degli elettrodi senza alcun intervento sul circuito secondario (in attesa di brevetto)

Altre caratteristiche

  • Componenti pneumatici autolubrificati per eliminare i depositi di olio e salvaguardare l’ambiente da agenti contaminanti
  • Circuito secondario raffreddato ad acqua, ovvero elettrodi, elettrodiere, piastre e trasformatore, per evitare surriscaldamenti
  • Elettrodi di rame raffreddati ad acqua con altezza regolabile
  • Forza dell’elettrodo regolabile mediante gruppo riduttore di pressione dotato di manometro e filtro per l’espulsione automatica delle impurità dell’aria
  • Movimento dell’elettrodo superiore mediante cilindro pneumatico autolubrificato a doppio effetto dotato di regolatore di velocità, ammortizzatore di fine corsa e silenziatore per lo scarico dell’aria compressa
  • Elettrovalvola per il controllo del cilindro di saldatura
  • Avvio del ciclo di sicurezza tramite pulsanti laterali concomitanti o, in alternativa, solo se l’operatore può lavorare in condizioni di sicurezza, tramite pedale elettrico. Entrambe le opzioni possono essere scelte da un selettore con chiave rimovibile
  • Pulsante di emergenza per l’arresto del ciclo

Caratteristiche Tecniche

Accessori disponibili

Scopri tutti gli accessori disponibili

Configuratore
PPS 60/PPN 63: set di elettrodi "pipe" da 115 mm

Set di elettrodi “pipe” da profondità 115 mm

PPN 83/MF 1040/1041: Set Porta-coltelli 200mm

Set di Porta-coltelli con barre da 200 mm

PPN 83/MF 1040/1041: Set Porta-coltelli 400mm

Set di Porta-coltelli con barre da 400 mm

PPS 60/BSW 100: Set di portaelettrodi

Set di elettrodi con i portaelettrodi

PPS 35: Set di portaelettrodi

Set di elettrodi con i portaelettrodi

PPS 125: Set di portaelettrodi

Impostare gli elettrodi con i portaelettrodi

PPN 83/BSW 100: set di supporti per elettrodi

Set dii supporti dell’elettrodo

PPN 103/153/253: Set di supporti per elettrodi

Set di supporti per elettrodi

PPN 83/BSW 100: Set Porta-coltelli 400mm

Set di Porta-coltelli con barre da 400 mm

PPN 83/BSW 100: Set Porta-coltelli 600mm

Set di Porta-coltelli con barre da 600 mm

PPN 83/103: Set Porta-coltelli 400mm

Set di Porta-coltelli con barre da 400 mm

PPN 83/103: Set Porta-coltelli 600mm

Set di Porta-coltelli  con barre da 600 mm

Set di elettrodi standard 6 pezzi

Set di 6 elettrodi standard – Ø 19 mm

Set di elettrodi standard 6 pezzi

Set di 6 elettrodi standard – Ø 25 mm

pedale a 2 fasi

pedale a 2 fasi (1a fase: compressione, 2a fase: saldatura)

Galleria

PPN at work

Scheda tecnica

PPN: Caratteristiche Tecniche

DATI TECNICI PPN 63 PPN 83 PPN 103 PPN 153 PPN 253
Monofase 50/60 Hz V 400 400 400 400 400
Potenza nominale at 50% kVA 50 80 100 150 250
Potenza massima di saldatura kVA 113 210 293 460 610
Potenza installata kVA 38 65 78 120 195
Fusibile (azione ritardata) A 100 150 200 300 500
Tensione secondaria V 5,9 8,3 9,4 11,5 12,5
Corrente di cortocircuito secondaria kA 24 32 39 50 61
Corrente di saldatura massima kA 19 25 31,2 40 49
Corsa di lavoro mm 65 100 100 100 100
Forza dell’elettrodo a 600kPa (6bar) daN 470 736 900 1200 1884
Consumo d’acqua a 300 kPa (3bar) l/min 7 8 8 8 8
Dimensioni (PxLxA) mm 1070 x 430 x 1520 1115 x 400 x 1650 1115 x 400 x 1650 1170 x 400 x 1800 1210 x 460 x 1800
Peso kg 335 560 580 610 900

PPN63 VERSIONE STANDARD DIMENSIONI

PPN 63
A mm 435
A (opzionale) – MIN. mm 650
A (opzionale) – MAX. mm 750
C – MIN. mm 180
C – MAX. mm 510
D – MIN. mm 615
D – MAX. mm 945
Ø mm 60
Ø mm 35
Ø mm 19

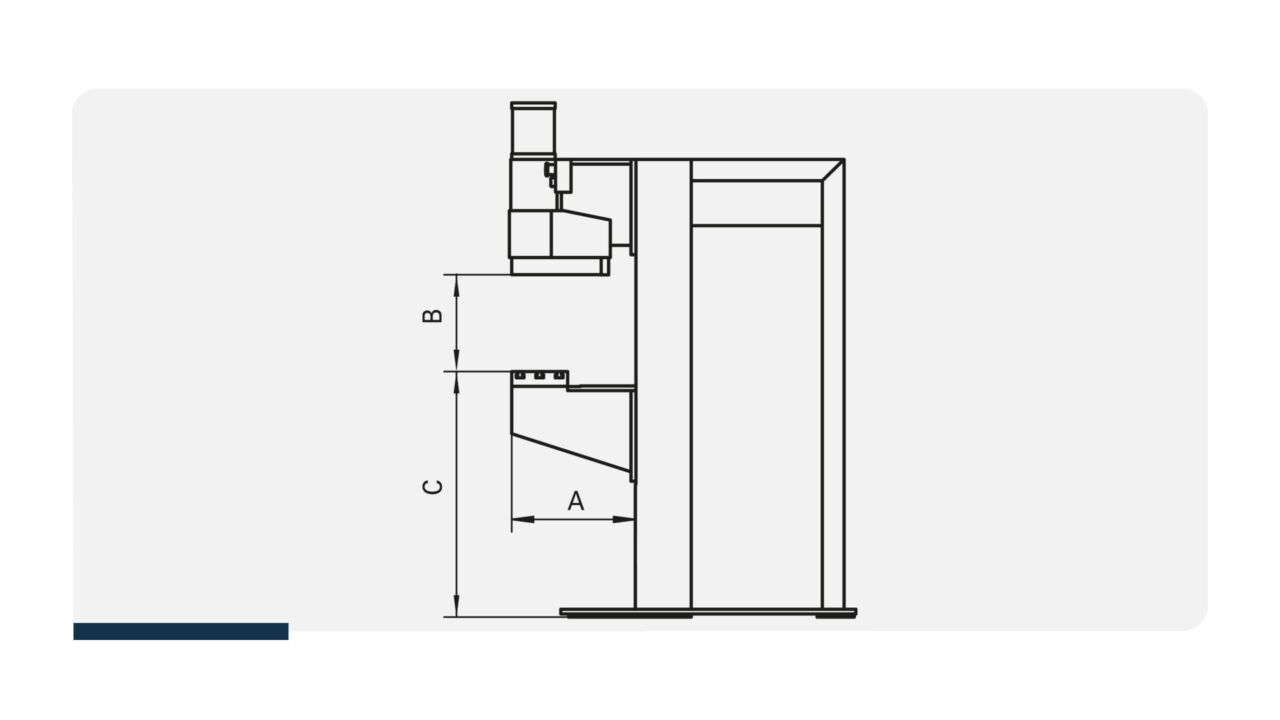

PPN 83 -103 – 153 – 253 DIMENSIONI DELLA VERSIONE STANDARD

PPN 83 PPN 103 PPN 153 PPN 253
A mm 400 400 400 445
A (opzionale) – MIN. mm 650 650 650 650
B mm 445 445 445 490
C – MIN. mm 145 145 145 200
C – MAX. mm 300 300 300 330
D – MIN. mm 800 800 800 865
D – MAX. mm 955 955 955 995

PPN 83 -103 – 153 – 253 DIMENSIONI DELLA VERSIONE STANDARD

PPN 83 PPN 103 PPN 153 PPN 253
Ø mm 30 30 30 35
Ø mm 19 19 19 25
E mm 150 180 180 200
F mm 150 180 180 200
G mm 63 63 63 63
T 2 3 3 3
