DOGMA / DOGMA PULSE

Saldatura ad arco

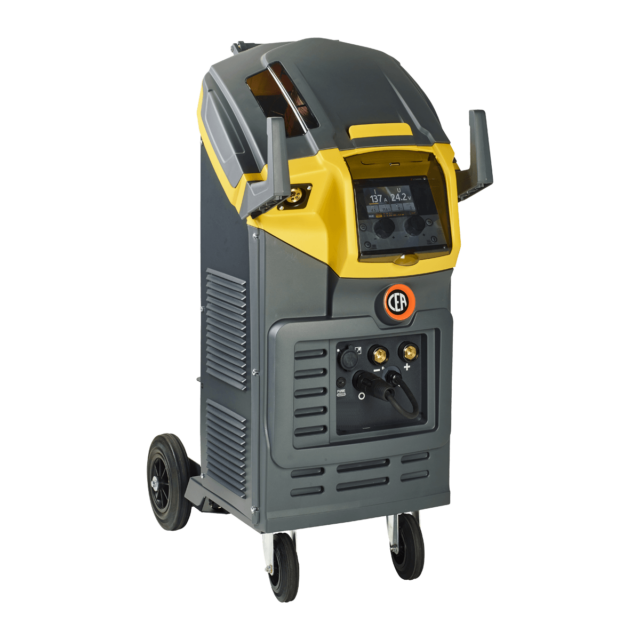

DOGMA / DOGMA PULSE

THE FIRST – THE GAME CHANGER

SALDATRICE COMPATTA CON INVERTER MIG-MAG

DOGMA è un impianto di saldatura di nuova concezione, realmente unico nel suo genere nel mercato dei MIG compatti multi-processo.
DOGMA, con il suo design rivoluzionario, rompe con la tradizione.

IN ATTESA DI BREVETTO: PA102974IT01

DOGMA

DOGMA PULSE

Innovativo, unico, ineguagliabile

DOGMA è unico ed ineguagliabile nella sua capacità di combinare un design ergonomico con le eccellenti caratteristiche di saldatura del suo controllo d’arco preciso e stabile. Questo rende DOGMA perfetto per tutte le applicazioni di saldatura qualificate e in tutti i settori industriali.

Nuovo livello di ergonomia

DOGMA nasce tenendo il comfort del saldatore al centro del suo sviluppo e mantenendo la qualità distintiva dei prodotti CEA: ogni sua caratteristica è volta a ridurre i tempi di preparazione e semplificare le attività dell’operatore per una maggiore soddisfazione e conseguenti migliori risultati.

DOGMA sono dotate di serie della nuova interfaccia X VISION, semplice e completa, per il controllo e il monitoraggio di tutti i parametri di saldatura.

Altre caratteristiche

MMA – TIG LIFT – MIG/MAG sinergico e manuale e per DOGMA PULSE: MIG PULSATO e DUAL PULSE
Meccanismo di alimentazione con 4 rulli di grande diametro
Rulli a doppia scanalatura sostituibili senza attrezzi
“Energy Saving” che attiva la ventilazione del generatore e il raffreddamento della torcia solo quando necessario
Possibilità di bloccare parzialmente o totalmente l’apparecchiatura tramite password

Caratteristiche Tecniche

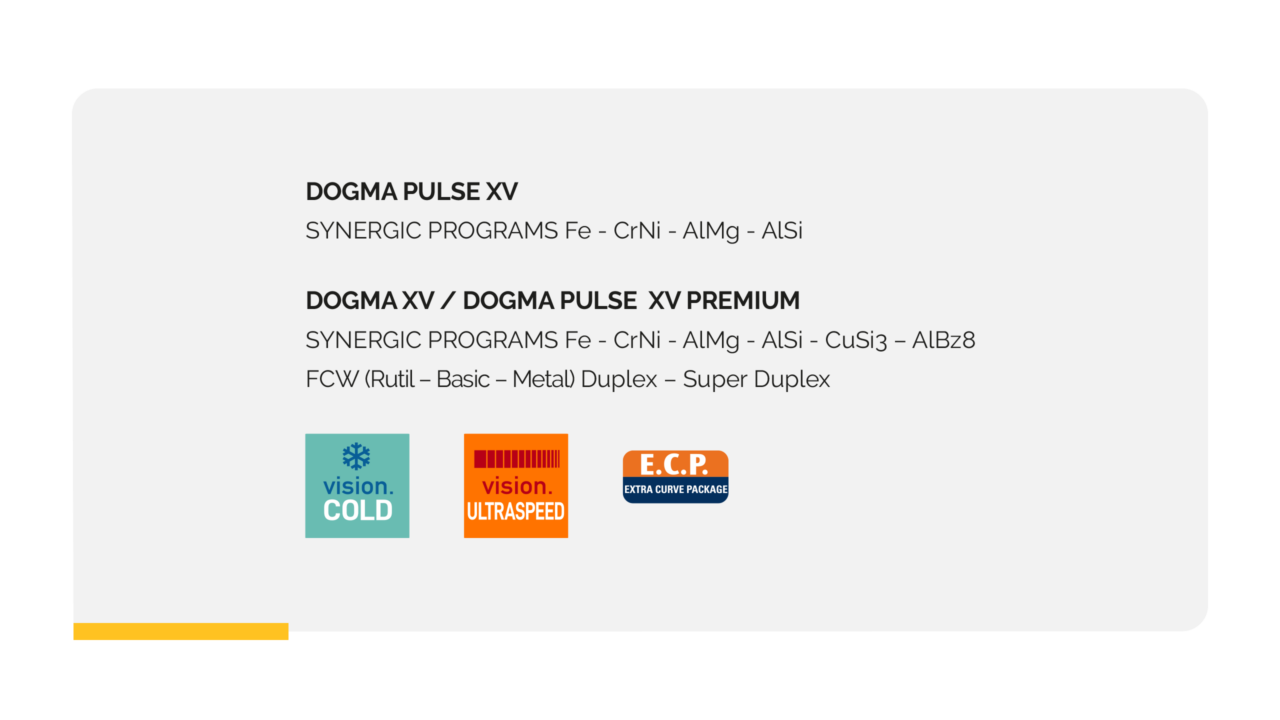

PACCHETTO DOGMA

DOGMA PULSE XV:

PROGRAMMI SINERGICI

Fe – CrNi – AlMg – AlSi

DOGMA XV / DOGMA PULSE XV PREMIUM:

PROGRAMMI SINERGICI

Fe – CrNi – AlMg – AlSi – CuSi3 – AlBz8 – FCW (Rutil – Basic – Metal) Duplex – Super Duplex

visione.COLD

per la saldatura MIG/MAG a basso trasferimento di calore

vision.ULTRASPEED

per saldare piccoli e medi spessori a una velocità molto più elevata

E.C.P. – Pacchetto Extra Curve

vision.ARC

Grazie a vision.ARC, l’arco elettrico viene monitorato continuamente dal microprocessore che gestisce il processo di saldatura in tempo reale: tutti i parametri vengono elaborati e modificati dal controllo che gestisce digitalmente i cortocircuiti del MIG-MAG, mantenendo l’arco stabile e preciso nonostante qualsiasi variazione delle condizioni esterne. Il processo di saldatura è sempre sotto controllo dall’accensione dell’arco, grazie al Wire Start Control (WSC), fino all’interruzione dell’arco grazie al Burn-Back Control.

vision.PULSE

vision.PULSE consente una saldatura a impulsi ad arco corto costantemente controllata, ottimizzando i risultati della tradizionale saldatura a impulsi.

Ciò consente di ridurre l’elevato apporto di calore, tipico della saldatura a impulsi, con una conseguente riduzione delle distorsioni, un miglioramento della pozzanghera e un notevole aumento della velocità di saldatura.

Dual.PULSE

Dual.PULSE favorisce un’ulteriore riduzione del trasferimento di calore al pezzo da saldare, minimizzandone la deformazione, e produce cordoni estetici di qualità superiore simili alla finitura TIG. Dual.PULSE è estremamente utile nella saldatura di alluminio e acciaio inox.

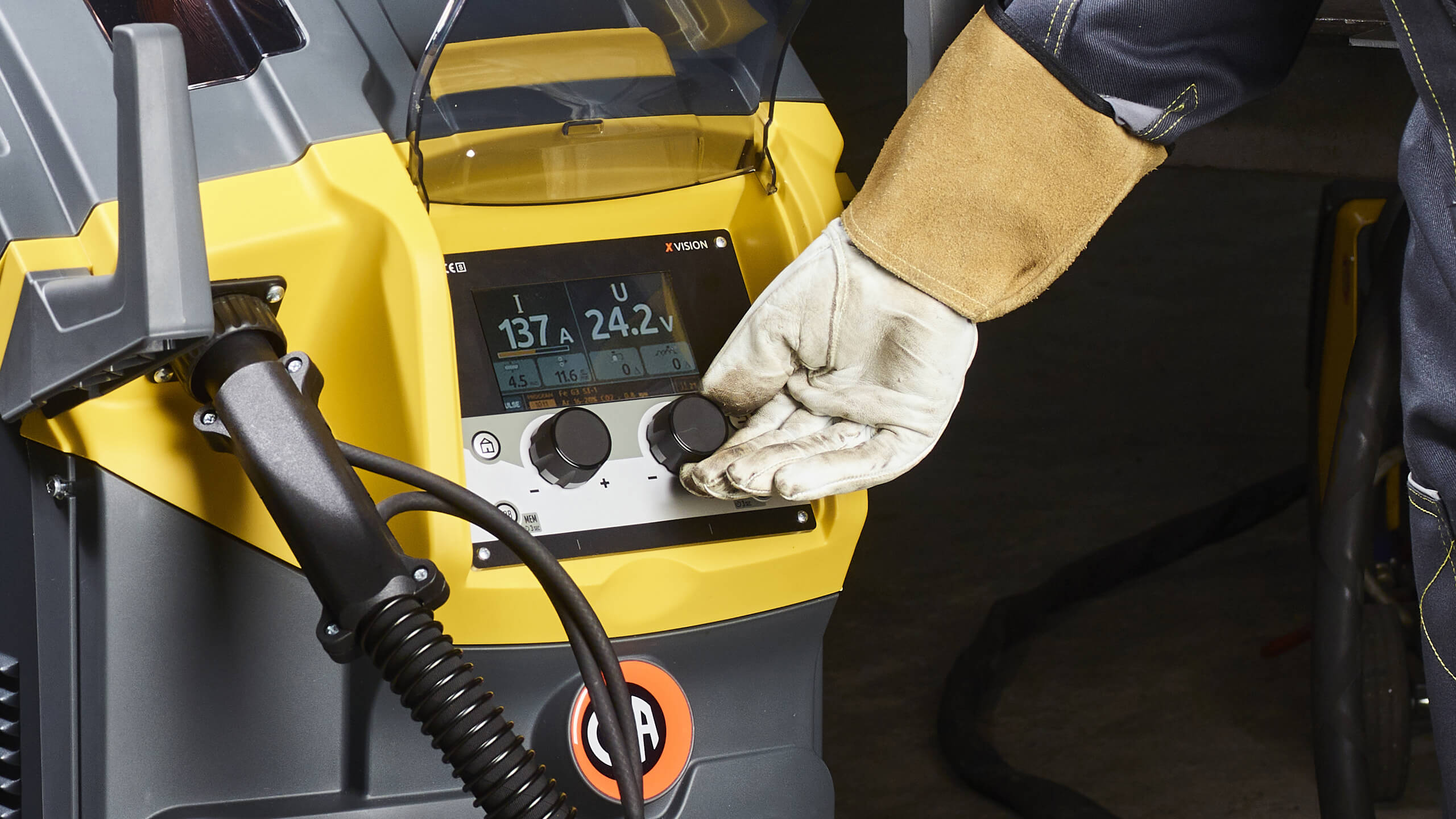

X VISION DISPLAY DI CONTROLLO MIG

X Vision Display di controllo con encoder “TWO CLICK KNOB” per la preimpostazione e il monitoraggio di tutti i parametri di saldatura:

Interfaccia di facile utilizzo
Modalità di saldatura “ciclo
Memorizzazione e richiamo di programmi di saldatura personalizzati
Possibilità di copiare facilmente il/i lavoro/i da una macchina all’altra tramite USB
Infografica sulle impostazioni avanzate

DOGMA: CARATTERISTICHE UNICHE

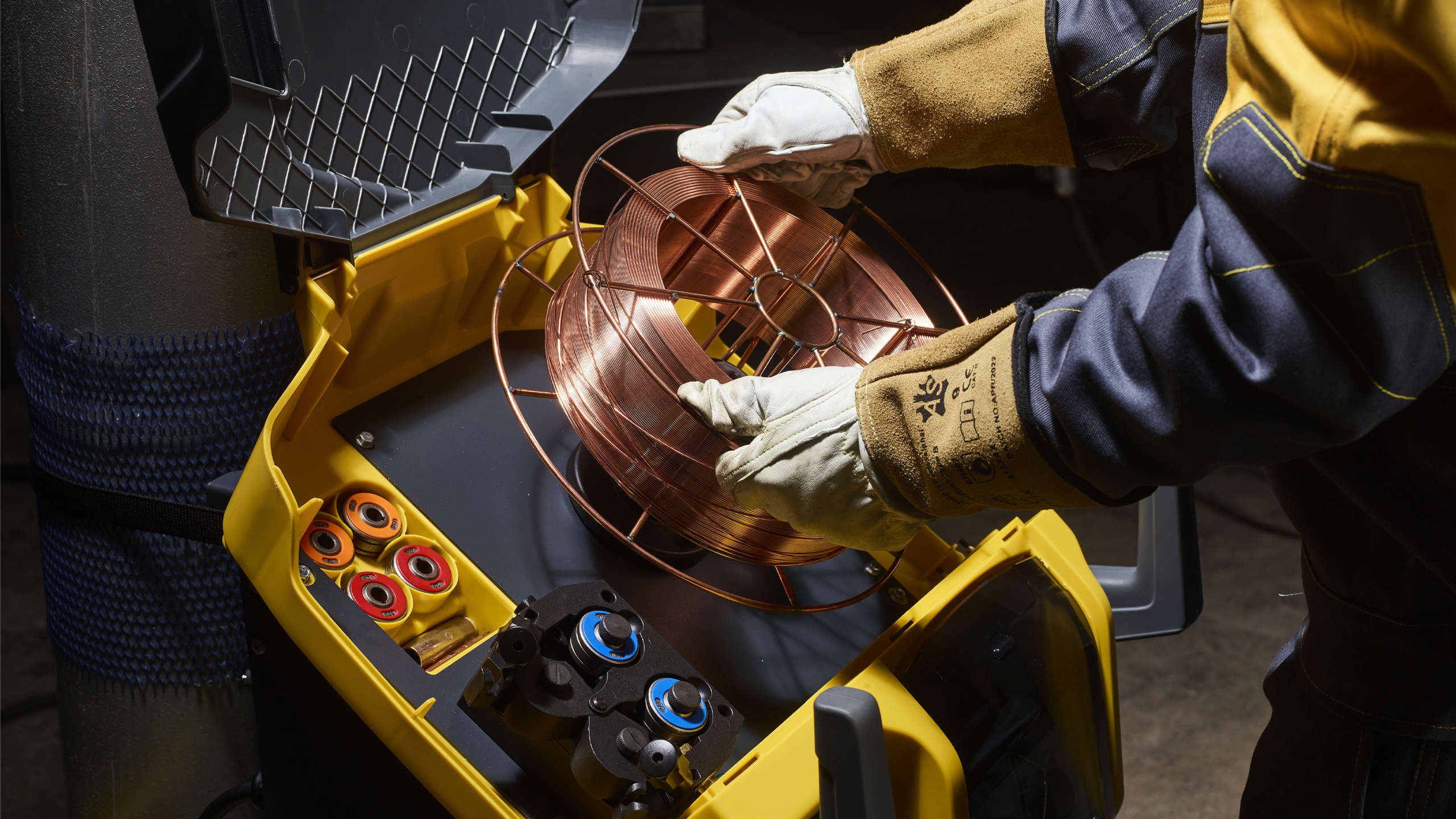

BOBINA DI FILO FACILE DA CARICARE: grazie alla posizione ergonomica frontale del porta bobina e all’angolo inclinato che ne facilita il posizionamento.
CONNESSIONE ALLA TORCIA INCLUSA: posizione elevata della connessione alla torcia con uscita inclinata per ottimizzare il flusso del filo di saldatura.
GRANDE VISIBILITÀ FRONTALE: del vano trainafilo e dell’interfaccia di controllo a prima vista.
OCCUPAZIONE DELLO SPAZIO A TERRA RIDOTTA: lo sviluppo verticale dell’apparecchiatura consente di risparmiare spazio e superficie.

Accessori disponibili

Scopri tutti gli accessori disponibili

Configuratore

CEA CL-1100

Liquido di raffreddamento Cea CL-1100 – Serbatoio da 5 l

Torcia CEA CX 251/3

Torcia CEA CX 251/3 3 m, filo Ø 0,6÷1,0 CO2 260A @60% / Mix 200A @60%

Torcia CEA CX 351/A

Torcia CEA CX 351/A 3 m, filo Ø 1,0÷1,2 per alluminio CO2 300A @60% / Mix 220A @60%

Torcia CEA CX 353/4

CEA Torcia CX 353/4 4 m di filo Ø 0,8÷1,2 CO2 340A @60% / Mix 290A @60%

Torcia CEA CXH 302/4

Torcia CEA CXH 302/4 4 m, filo Ø 0,8÷1,2 raffreddato ad acqua CO2 300A @100% / Miscela 250A @100%

Torcia CEA CXH 402/4

Torcia CEA CXH 402/4 4 m, filo Ø 0,8÷1,6 raffreddato ad acqua CO2 500A @100% / Mix 450A @100%

CEA Torcia CXH 302/4 Up/Down-17p

CEA Torcia CXH 302/4 Up/Down-17p 4m – filo: Ø 0,8÷1,2 – CO2 300A @100% / Mix 250A @100%

CEA Torcia CX 353/4 Up/Down-17p

CEA Torcia CX 353/4 Up/Down-17p 4m – filo: Ø 0,8÷1,2 – CO2 340A @60% / Miscela 290A @60%

CEA Torcia CXH 402/4 Up/Down-17p

CEA Torcia CXH 402/4 Up/Down-17p 4m – filo: Ø 0,8÷1.6 – CO2 500A @ 100% / Mix 450A @ 100%

CEA Digitorch DXH 302/4-D

CEA Digitorch DXH 302/4-D 4m – filo: Ø 0,8÷1.2 – CO2 300A @100% / Miscela 250A @100%

CEA Digitorch DX 353/4-D

CEA Digitorch DX 353/4-D 4m – filo: Ø 0,8÷1.2 – CO2 340A @60% / Miscela 290A @60%

CEA Digitorch DXH 402/4-D

CEA Digitorch DXH 402/4-D 4m – filo: Ø 0,8÷1.6 – CO2 500A @100% / Miscela 450A @100%

Torcia Push Pull PP 401 D 8 m 24 V raffreddata ad acqua

Torcia Push Pull PP 401 D 8 m 24 V - filo Ø 0,8÷1,2 raffreddato ad acqua (da ordinare con 031107 o 031113)

Torcia CEA RTX 26.4

Torcia CEA RTX 26,4 4 m – 180 A 35% – CEA

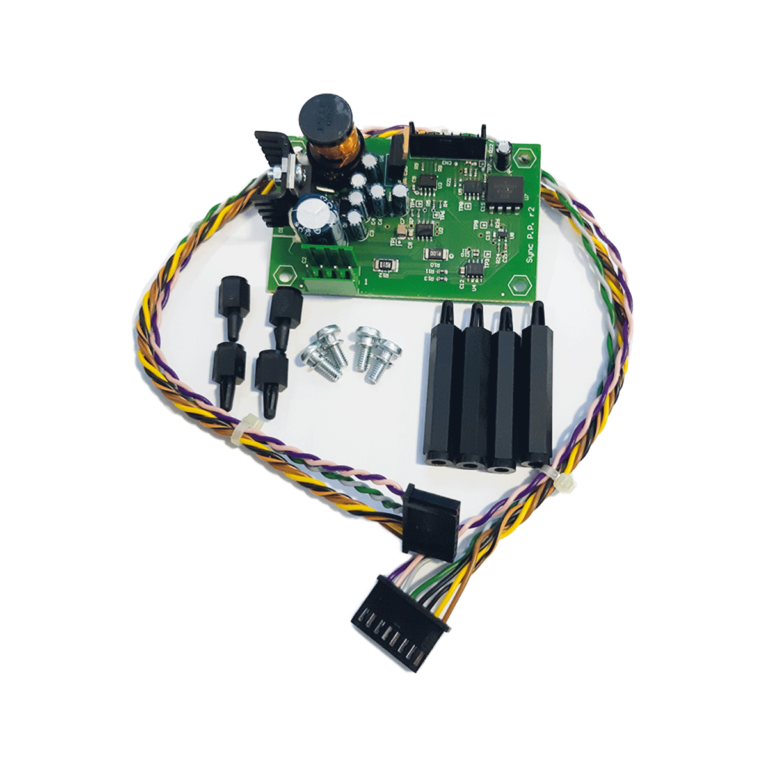

Sincronizzatore Push Pull 24/42V (DOGMA)

Scheda PC per sincronizzatore push pull KIT 24 / 42 V per DOGMA (da ordinare con la torcia push pull)

35 mm² / 4 m Cavo massa con morsetto

50 mm² / 4 m Cavo massa con morsetto

Riduttore con flussometro e 1 manometro

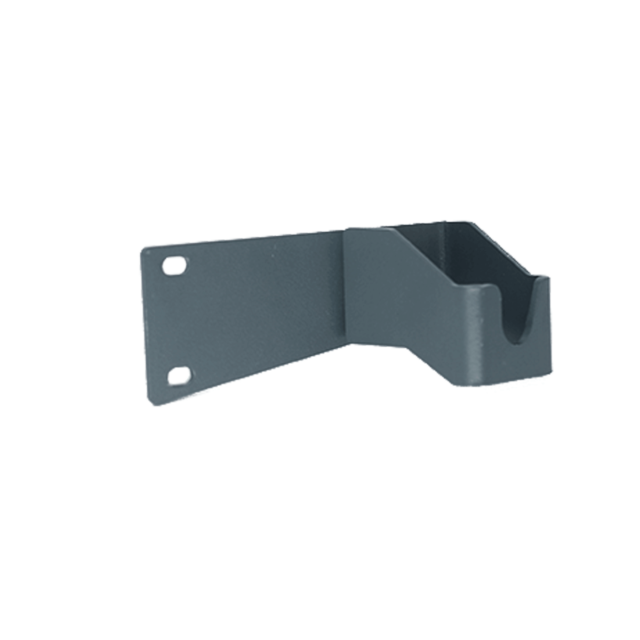

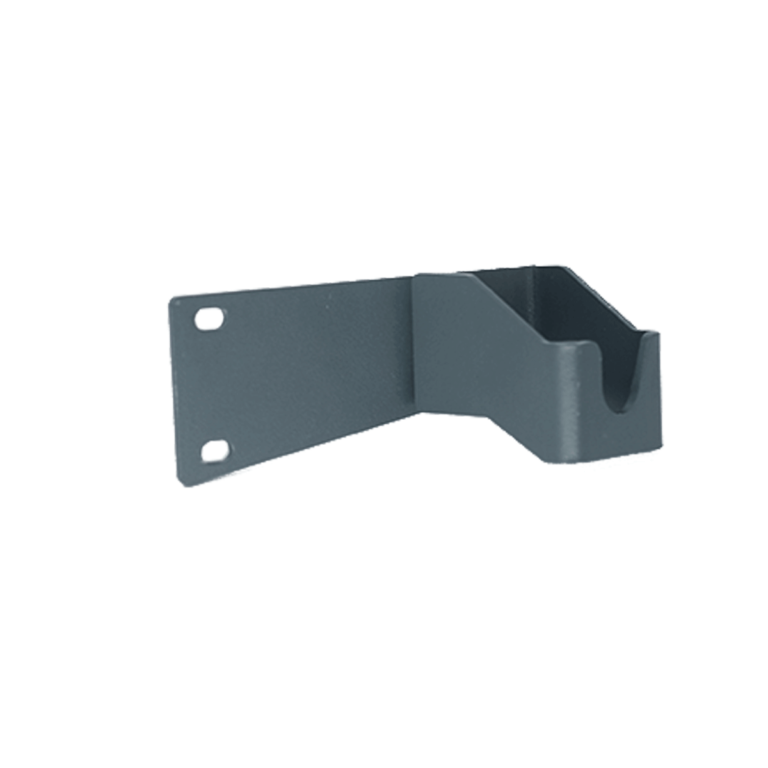

Porta torcia per DOGMA

Porta torcia per DOGMA (incluso con qualsiasi generatore)

Galleria

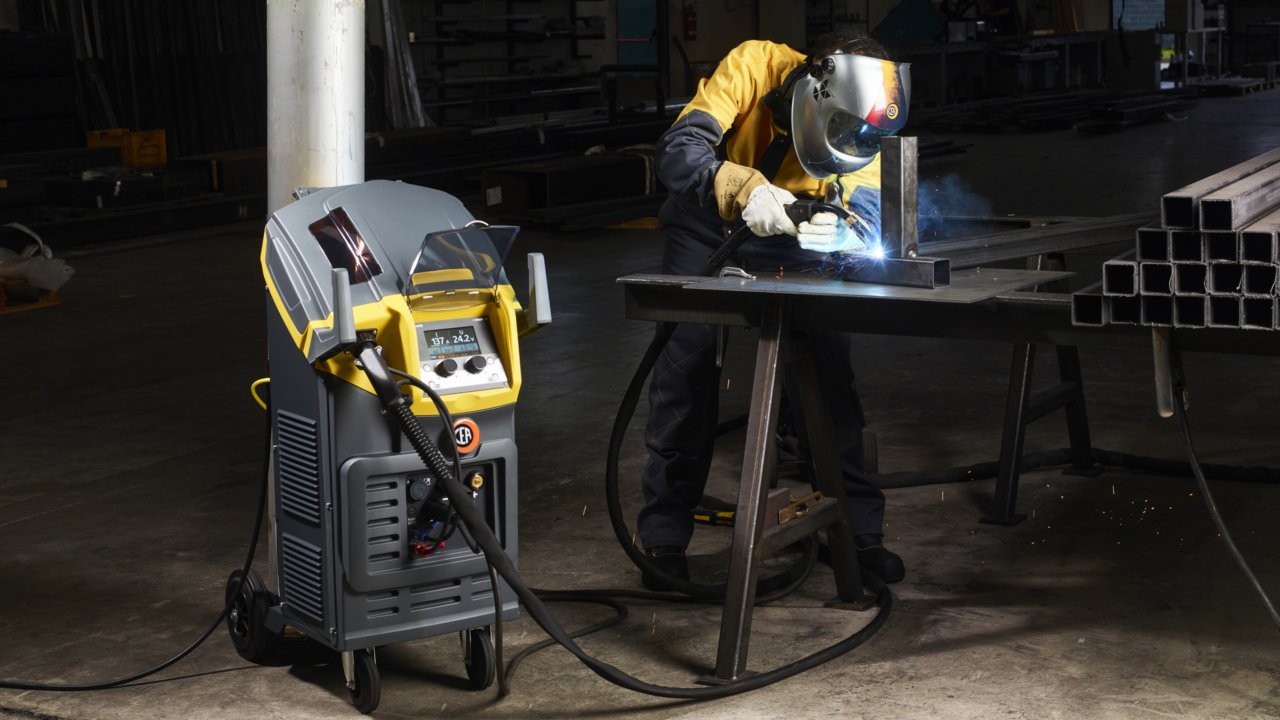

DOGMA / DOGMA PULSE at work

Scheda tecnica

DOGMA / DOGMA PULSE: Caratteristiche Tecniche

DATI TECNICI			DOGMA XV			DOGMA PULSE XV
DATI TECNICI			272 / 272 W	322 / 322 W	402 / 402W	276 / 276 W	326 / 326 W	406 / 406 W
Trifase 50/60 Hz	V	20% -20%	400			400
Potenza assorbita @ I₂ Max	kVA		11,0	12,6	16,8	11,0	12,6	17,3
Fusibile ritardato (l eff)	A		16	16	20	16	16	20
Fattore di potenza / cos φ			0,74/0,99	0,87/0,99	0,92/0,99	0,74/0,99	0,87/0,99	0,92/0,99
Rendimento			0,89	0,88	0,88	0,89	0,88	0,88
Tensione secondaria a vuoto	V		60	63	63	60	63	63
Regolazione	A		10-270	10-320	10-400	10-270	10-320	10-400
Ciclo di lavoro a (40°C)	A 100%		180	240	300	180	240	300
	A 60%		200	270	340	200	270	340
	A %		270(30%)	320(35%)	400(35%)	270(30%)	320(35%)	400(35%)
Fili	Ø mm		0,6-1,6	0,6 – 1,6	0,6 – 1,6	0,6-1,6	0,6 – 1,6	0,6 – 1,6
Bobina	Ø mm		300			300
Norme			EN 60974-1 – EN 60974-5 – EN 60974-10
Norme
Classe di protezione	IP		21S			21S
Dimensioni (PxLxA)	mm		792 X 463 X 1047			792 X 463 X 1047
Peso	kg		45 / 54 (W)	48 / 57 (W)	53 / 62 (W)	45 / 54 (W)	48 / 57 (W)	53 / 62 (W)
