Q-YARD

Soudage a l’arc

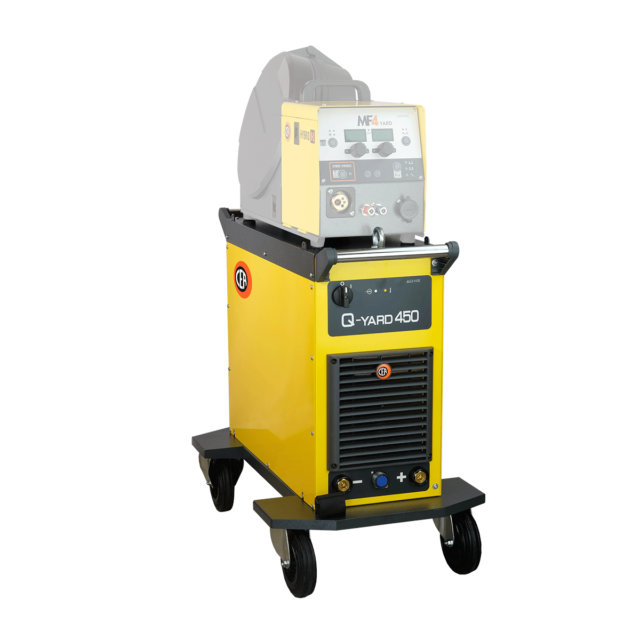

Q-YARD

LE MAÎTRE DE CHANTIER MULTIPROCESSUS

ÉQUIPMENT HYBRID SYNERGIC^R MIG-MAG INVERTER EQUIPMENT WITH SEPARATE WIRE FEEDER

Q-YARD représente l’équipement de soudage idéal pour les besoins de l’industrie des chantiers navals. Ce générateur a été développé et produit selon les critères de qualité et de fiabilité les plus élevés pour permettre les meilleures performances de soudage dans les applications de chantier.

Q-YARD

Dévidoir separé dédié à les chantier

Les nouveaux dévidoirs MF4 YARD et MINI MF4 YARD permettent de conserver la simplicité de réglage de l’équipement MIG conventionnel avec deux boutons pour régler la tension et la vitesse du fil.

Multi-processus, pour les applications de soudage de chantier

Q-YARD peut fonctionner avec des câbles d’interconnexion refroidis à l’air jusqu’à 80 m et jusqu’à 40 m avec des câbles refroidis à l’eau. Q-YARD permet de souder avec le mode HYBRID SYNERGIC^R en obtenant les mêmes performances de soudage que les équipements les plus modernes, même en mode MIG manuel.

Autres caractéristiques

MIG, MMA, TIG Lift
Conception spéciale optimisée pour l’industrie des chantiers navals : facile à empiler les uns sur les autres
MIG/MAG : MANUEL et HYBRID SYNERGIC^R
Grande robustesse grâce à une structure métallique solide
Excellent amorçage de l’arc
« économie d’énergie » pour faire fonctionner le ventilateur de refroidissement de le générateur de et le refroidissement de l’eau de la torche uniquement lorsque cela est nécessaire
Contrôle du cratère final
Contrôle du retour de flamme

Hybrid Synergic ʀ

Cette commande représente une innovation absolue dans le monde du soudage. Tout en maintenant l’équipement de soudage en réglage manuel, le HYBRID SYNERGIC^R définit, en fonction du matériau et du diamètre du fil utilisé, la meilleure réponse en termes d’amorçage et de dépôt du fil tout au long du cycle de soudage.

ASSISTANT LED INTELLIGENT

En outre, un signal « smart LED » aide les opérateurs moins qualifiés à définir les paramètres de soudage les plus appropriés.

vision.ARC

Grâce à vision.ARC, l’arc électrique est surveillé en permanence par le microprocesseur qui gère le processus de soudage en temps réel : tous les paramètres sont traités et modifiés par le contrôle qui gère numériquement les courts-circuits du MIG-MAG, en maintenant l’arc stable et précis malgré tout changement des conditions extérieures. Le processus de soudage est toujours contrôlé depuis l’amorçage de l’arc, par le contrôle du démarrage du fil (WSC), jusqu’à l’interruption de l’arc par le contrôle du retour de flamme (Burn-Back Control).

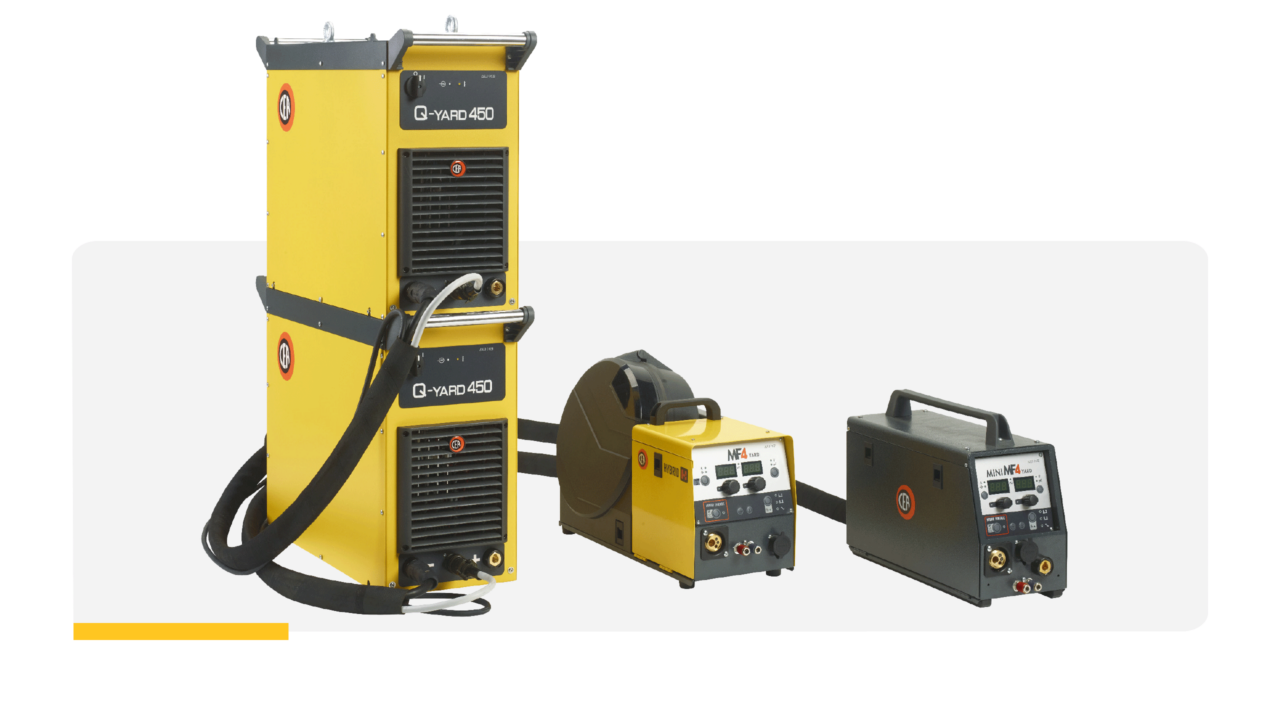

DÉVIDOIR DE FIL DE FER MF4 YARD / MINI MF4 YARD

La commande numérique de tous les paramètres est située directement sur le MF4 YARD (refroidi à l’air) et le MF4W YARD/MINI MF4W YARD (refroidi à l’eau).
DEBITEUR DE GAZ équipé en standard
Mécanisme professionnel d’alimentation en fil avec 4 rouleaux de grand diamètre
Galets DOUBLE GROOVE remplaçables sans outil
BOBIN DE FILS jusqu’à Ø 300 mm (MF4 YARD) ou Ø 200 mm (MINI MF4 YARD)
FENÊTRE D’INSPECTION dans le couvercle de la bobine (MF4)
Kit de suspension HK1 (MF4 en option)
Prise MMA ADAPTOR pour le soudage MMA directement à partir du dévidoir (en option)

FSC - Fast Start Control

C’est le contrôle innovant de l’amorçage de l’arc qui réduit considérablement le temps d’allumage. Grâce à cette nouvelle technologie, il est possible d’obtenir un allumage rapide et parfait à chaque amorçage.

Ceci est idéal pour le soudage par points et le pré-assemblage de composants.

SPÉCIAL 4 TEMPS

Il s’agit d’une fonction spéciale qui permet de gagner du temps dans n’importe quel type de soudage. Chaque soudeur qui soude en 4 temps peut préparer rapidement la pièce à souder en opérant à un point de soudage parfait sans changer aucun réglage. En appuyant simplement sur la gâchette de la torche pendant moins d’une seconde, vous pouvez utilizer 2 temps, même si le poste à souder est en 4 temps. En conservant les mêmes réglages, il suffit d’appuyer sur la gâchette pendant plus d’une seconde pour souder automatiquement en 4 temps.

SIMPLE AUTOMATION

Les générateurs CEA sont équipés en standard d’entrées/sorties analogiques et numériques. Cela permet d’intégrer très facilement le générateur dans un équipement de soudage automatisé sans avoir recours à des interfaces externes coûteuses et sophistiquées, généralement fournies pour la robotique.

Accessoires disponibles

Découvrez tous les accessoires disponibles

Configurateur

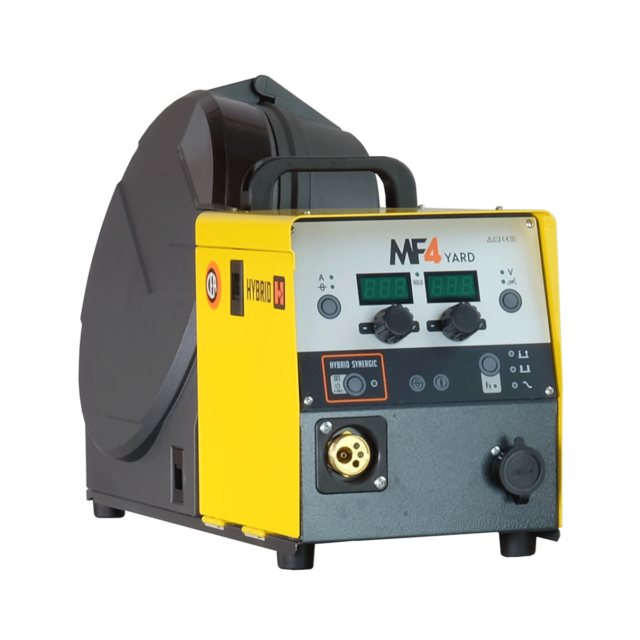

Dévidoir MF 4 yard

Dévidoir de fil MF 4 yard avec A/V et débitmètre – 4 galets (Ø : 1,0 / 1,2) Refroidissement par air

Dévidoir MF 4 W yard

Dévidoir de fil MF 4 W yard avec A/V et débitmètre – 4 galets (Ø : 1,0 / 1,2) Refroidissement par eau

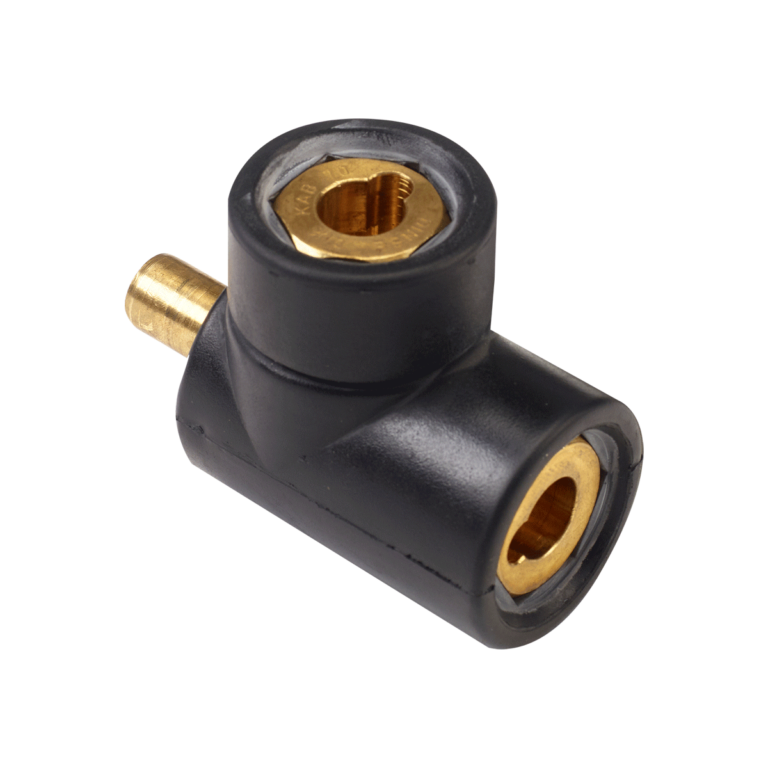

Prise d'adaptation pour MMA

Prise d’adaptation pour MMA directement à partir du dévidoir de fil

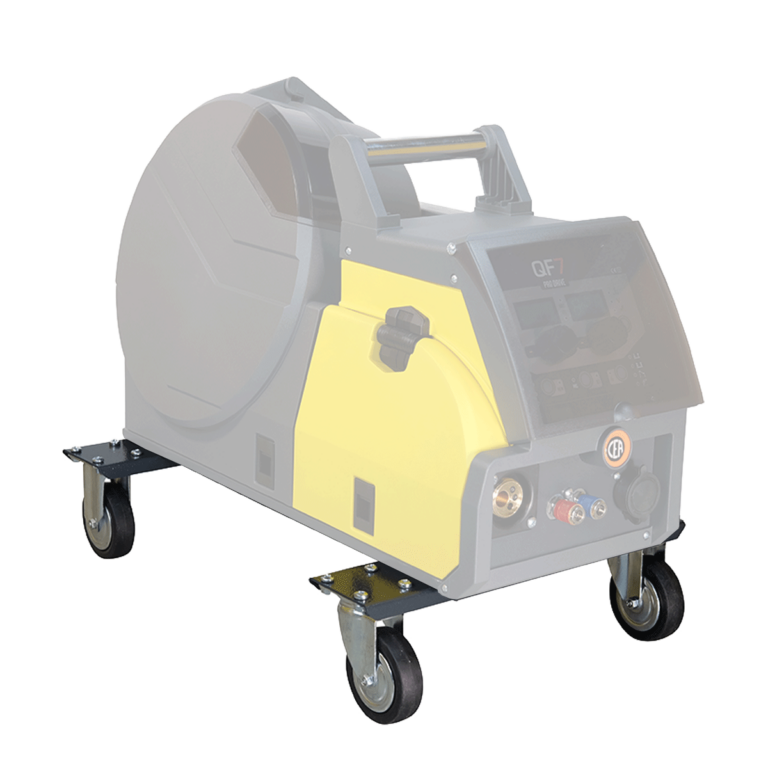

WK 4 kit de roues standard

WK 4 kit de roues standard pour MF 4, MF4 yard et QF 7 W PRO DRIVE feeder

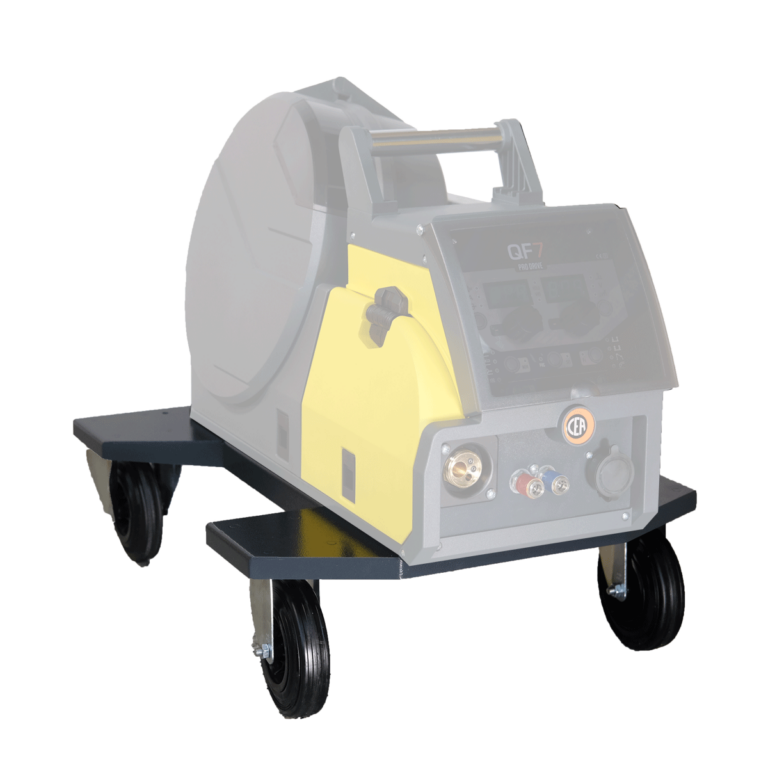

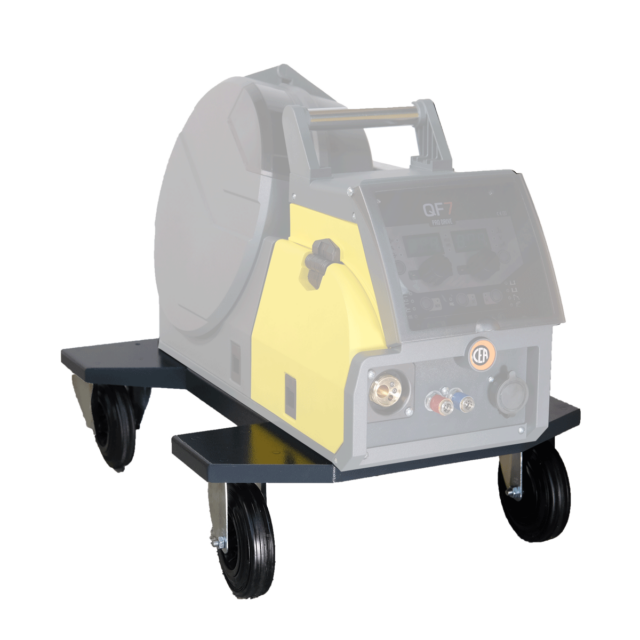

WK 2 kit de roues extra-larges

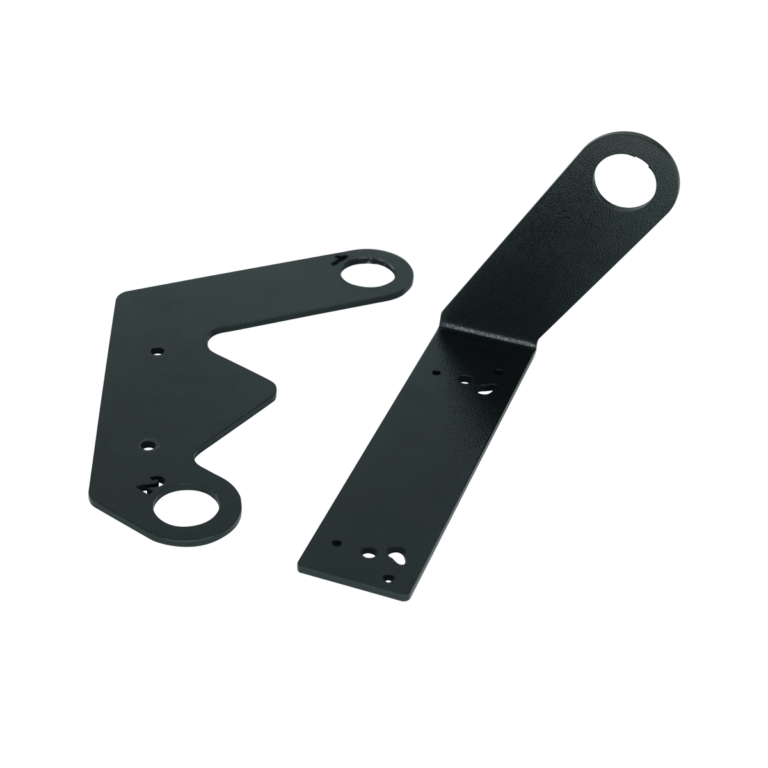

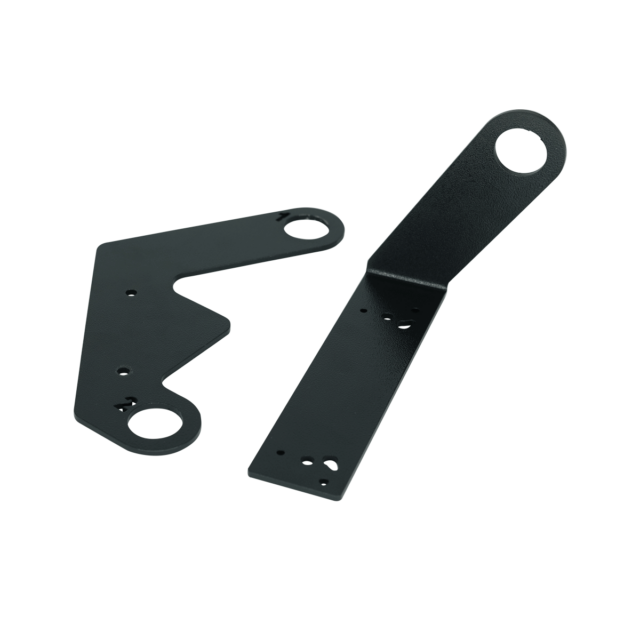

HK 1 Kit de suspension

HK 1 Kit de suspension pour le dévidoir de fil

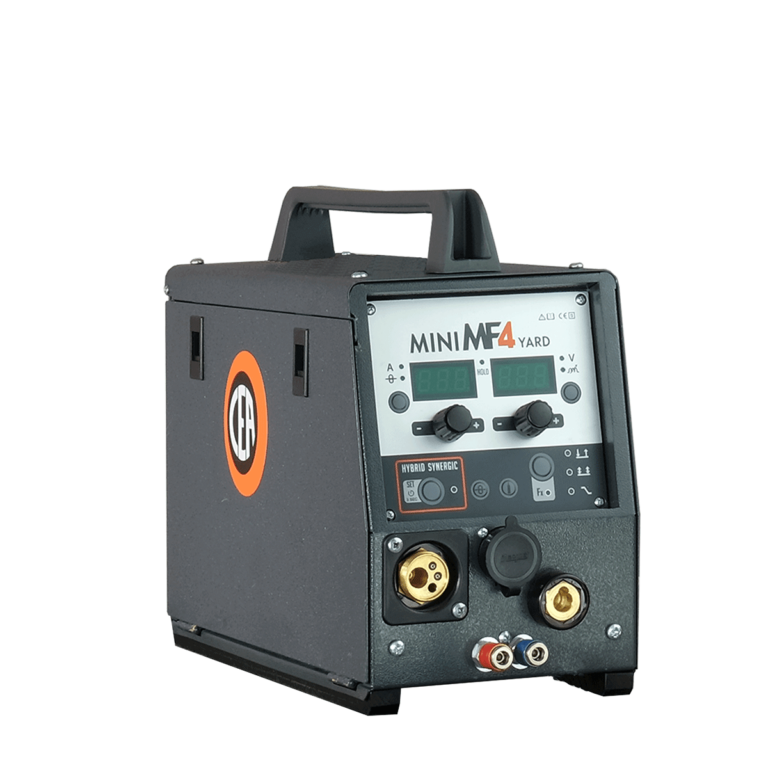

Dévidoir Mini MF 4 yards

Dévidoir Mini MF 4 yard avec A/V et débitmètre 4 galets (Ø : 1,0 / 1,2) Refroidissement par air

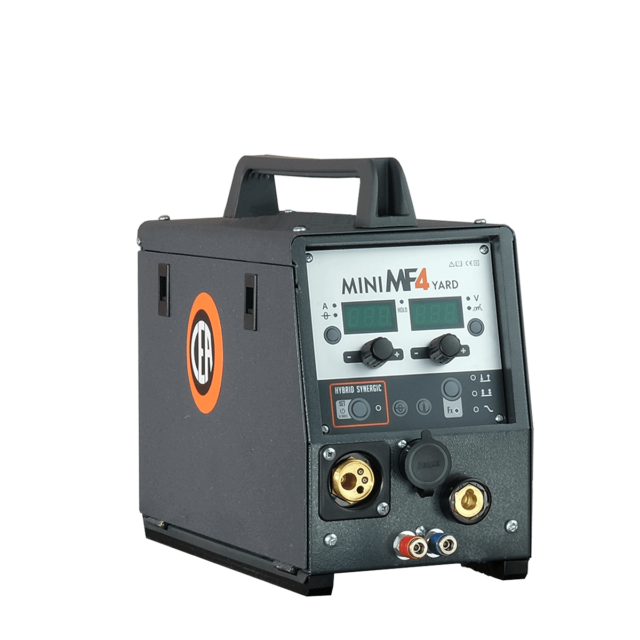

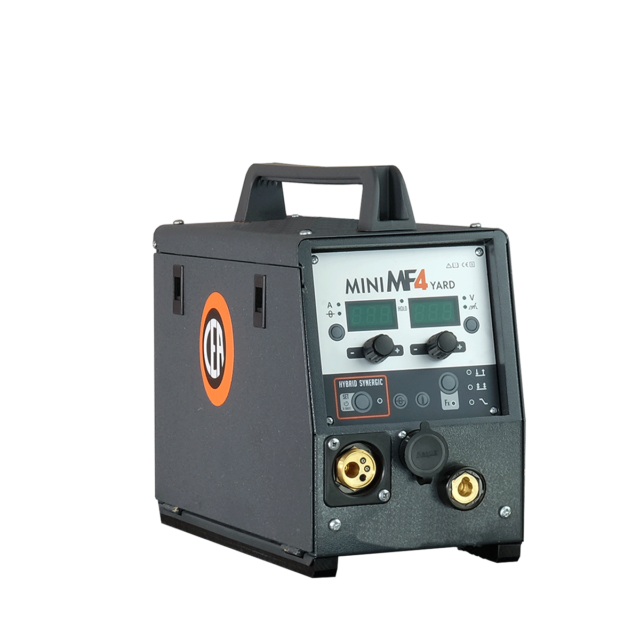

Dévidoir Mini MF 4 W yard

Dévidoir Mini MF 4 W yard avec A/V et débitmètre 4 galets (Ø : 1,0 / 1,2) Refroidissement par eau

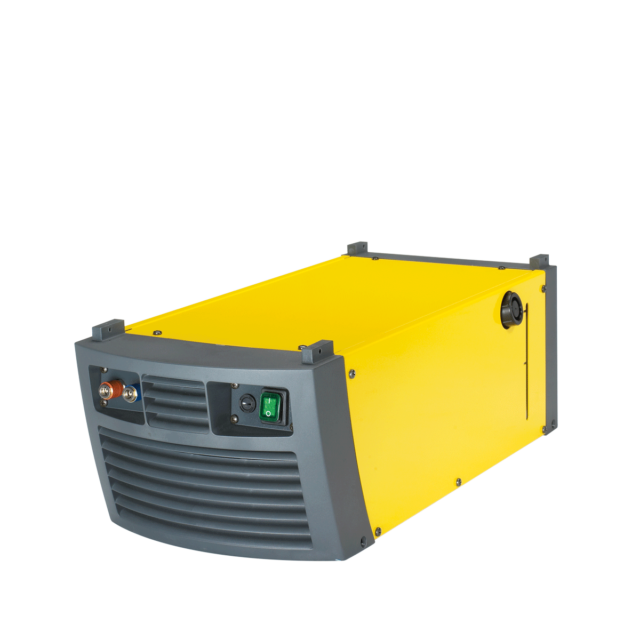

HR 32

Équipement de refroidissement de l’eau HR 32 400 V

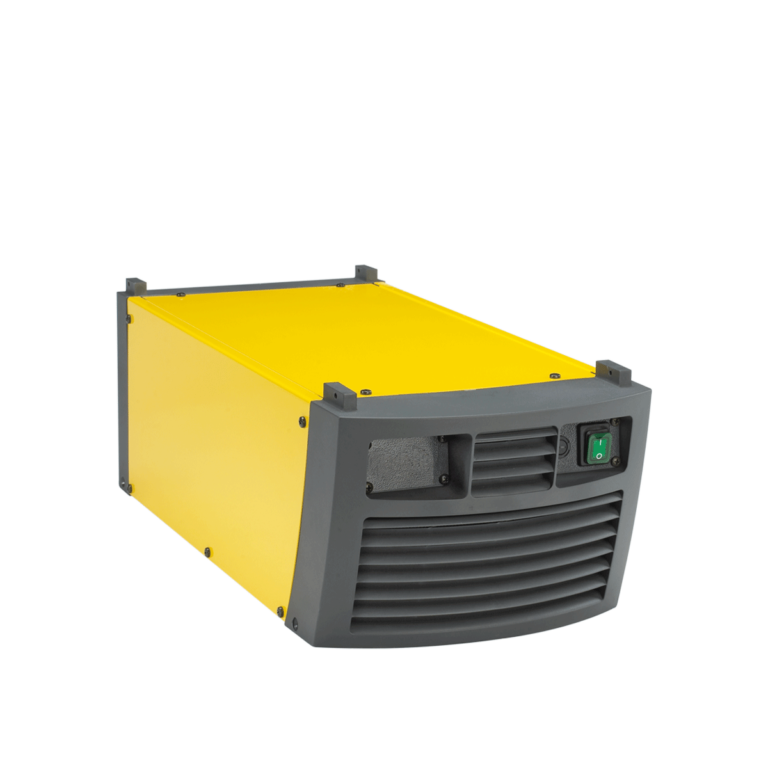

HR 42-LC

Equipement de refroidissement de l’eau HR 42-LC 400 V pompe renforcée – 4,5 bar – pour longueur de liaisons supérieure à 20 m

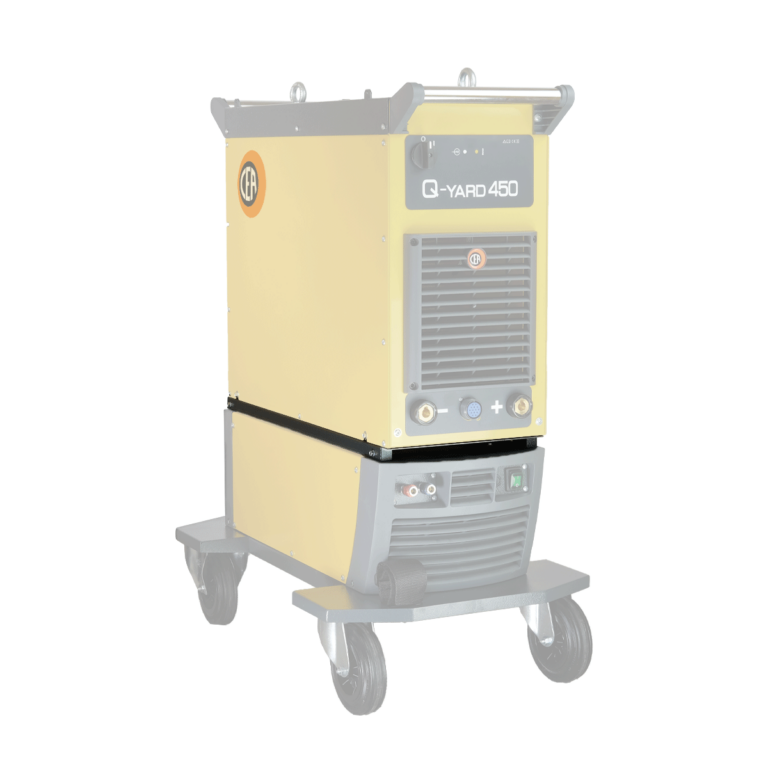

Plaque pour Q-YARD avec refroidisseurs d'eau

Plaque de support d’adaptateur pour Q-YARD avec refroidisseurs d’eau HR 32 / HR42-LC

CEA CL-1100

Liquide de refroidissement Cea CL-1100 – Réservoir 5 l

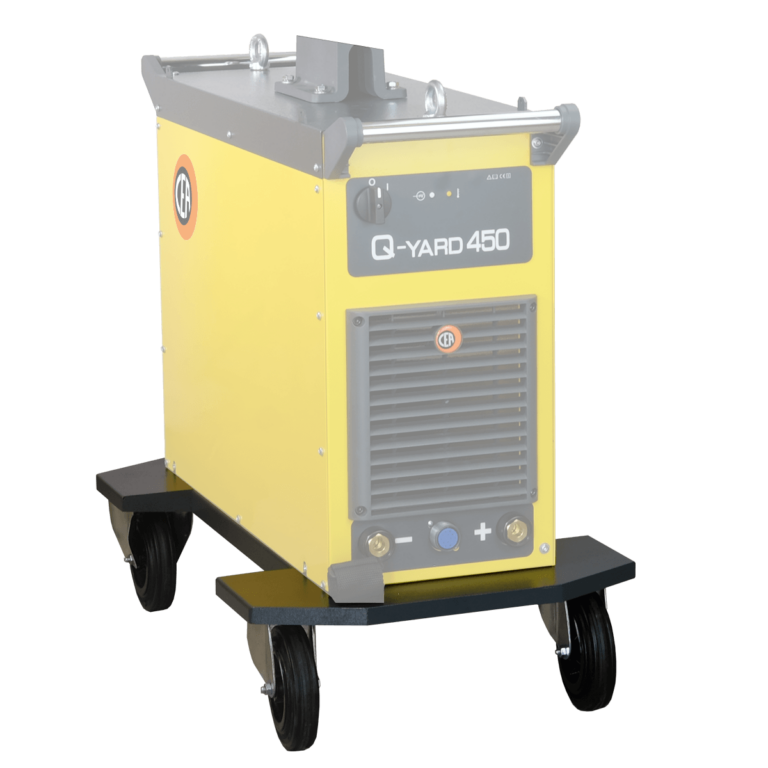

WK 3 kit de roues extra-larges pour Q-YARD

WK 3 kit de roues extra-larges pour Q-YARD (sans porte-bouteille)

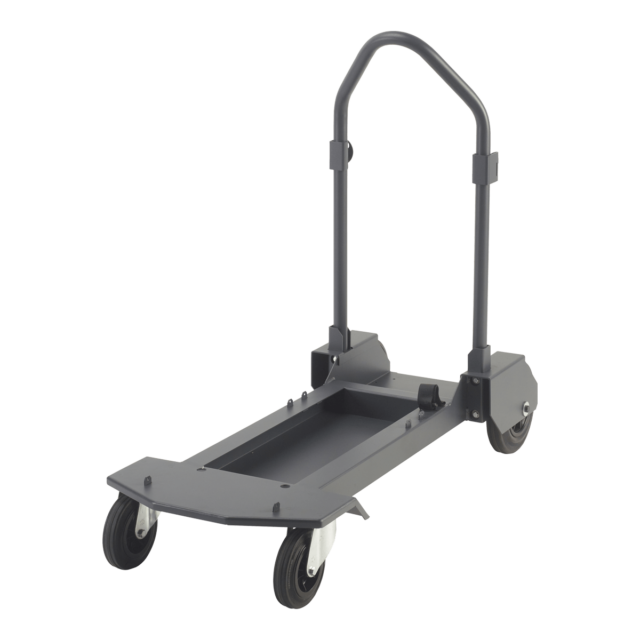

Chariot CT 70

Chariot CT 70 avec 4 rouleaux pour générateur, l’équipement de refroidissement et le cylindre (et l’autotransformateur)

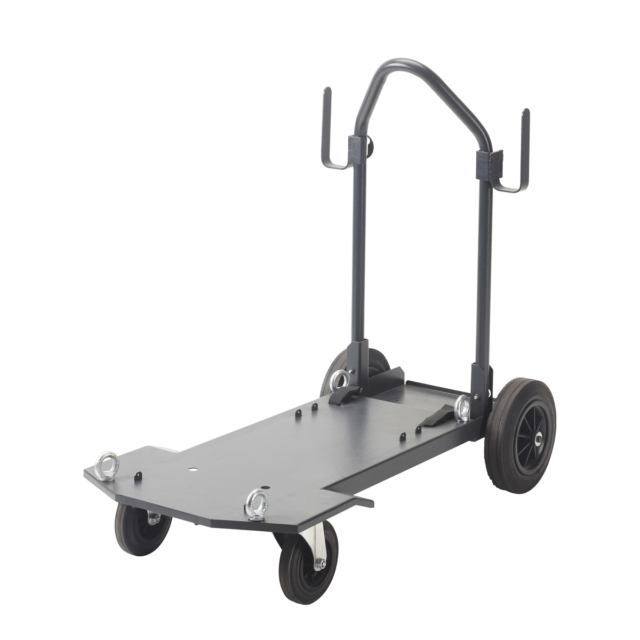

Chariot CT 75

Chariot CT 75 avec 4 rouleaux pour générateur, l’équipement de refroidissement et le cylindre (et l’autotransformateur)

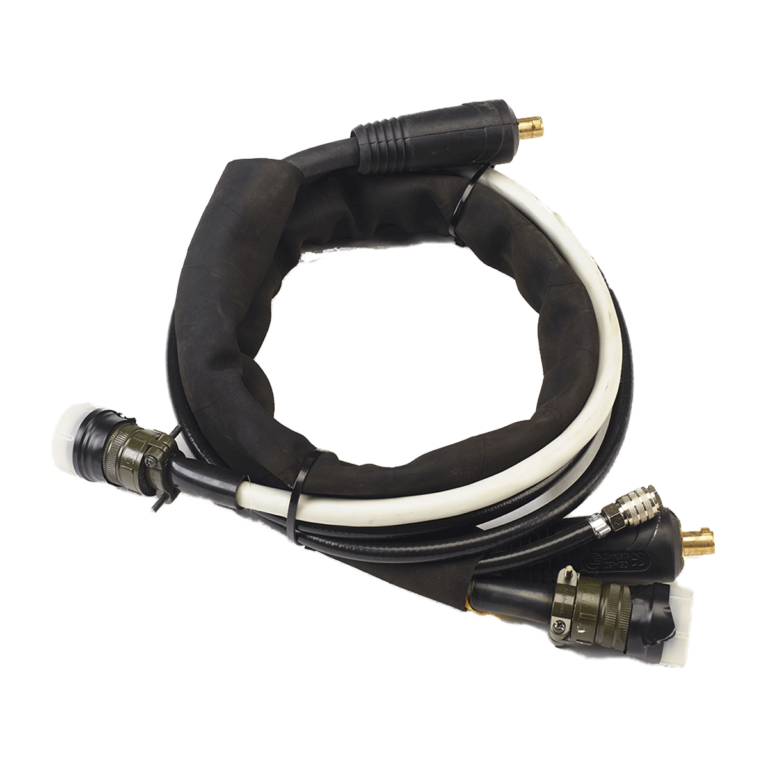

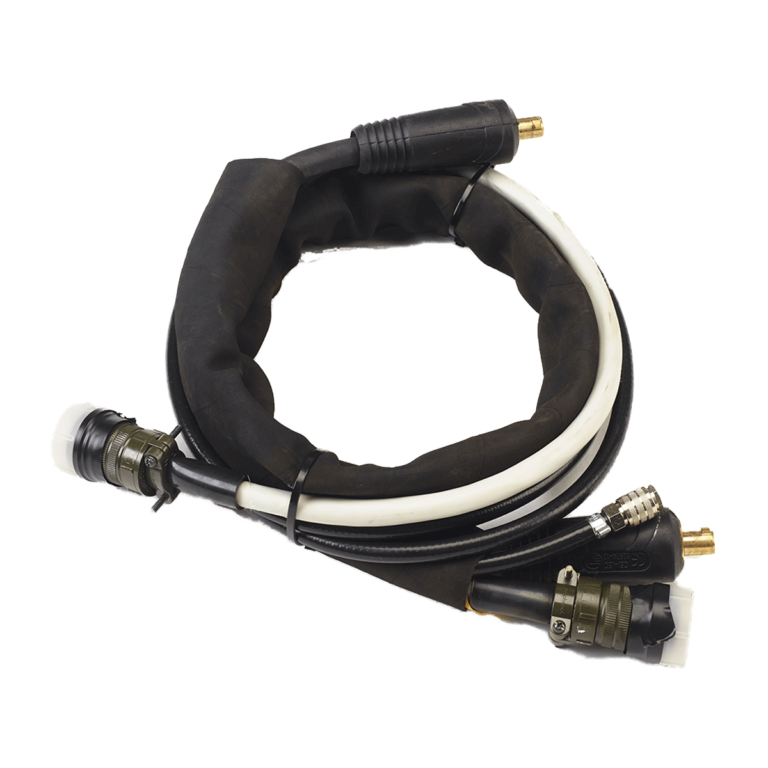

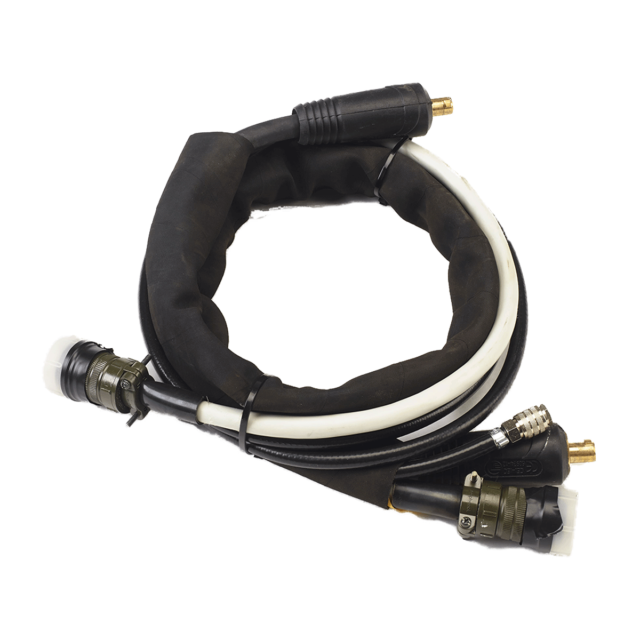

LIAISONS 1,2 m AIR

1,2 m liaison générateur – dévidoir refroidi par air

LIAISONS 5 m AIR

5 m liaison générateur – dévidoir refroidi par air

LIAISONS 10 m AIR

10 m liaison générateur – dévidoir refroidi par air

LIAISONS 20 m AIR

20 m / 70 mm² liaison générateur – dévidoir refroidi par air (DIGITECH, QUBOX, MAXIQ et Q-YARD)

LIAISONS 30 m AIR

30 m / 70 mm² liaison générateur – dévidoir refroidi par air (DIGITECH, QUBOX, MAXIQ et Q-YARD)

LIAISONS 40 m AIR

40 m / 70 mm² liaison générateur – dévidoir refroidi par air (DIGITECH, QUBOX, MAXIQ et Q-YARD)

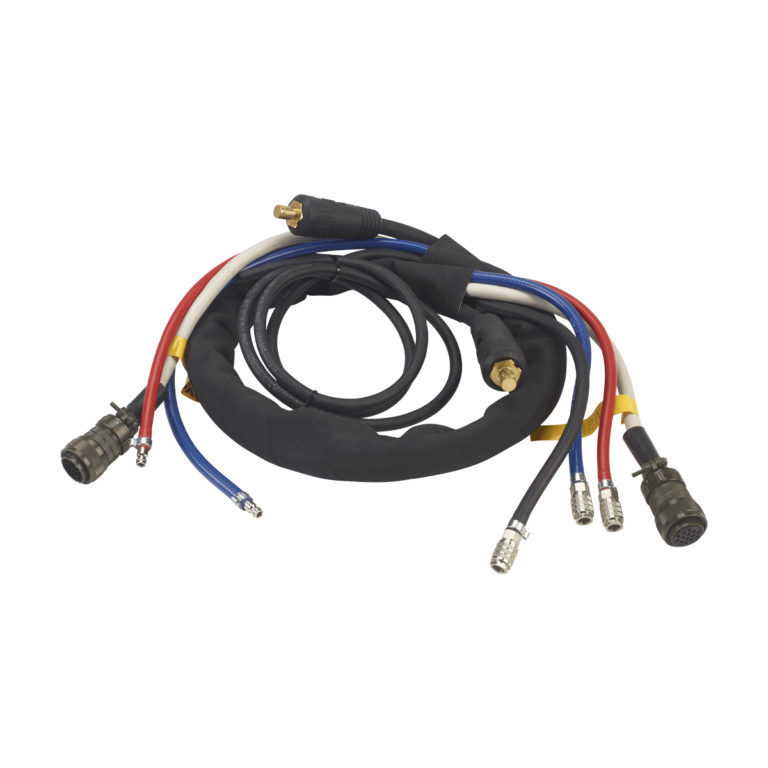

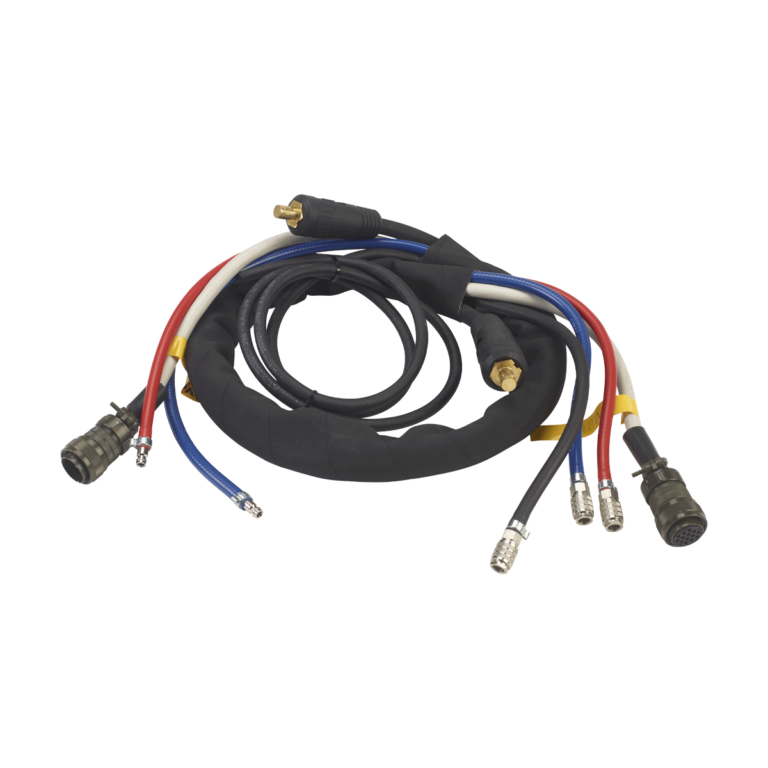

LIAISONS 1,2 m EAU

1,2 m liaison générateur – dévidoir refroidi par eau

LIAISONS 5 m EAU

5 m liaison générateur – dévidoir refroidi par eau

LIAISONS 10 m EAU

10 m liaison générateur – dévidoir refroidi par eau

LIAISONS 20 m EAU

20 m / 70 mm² liaison générateur – dévidoir refroidi par eau (DIGITECH, QUBOX, MAXIQ et Q-YARD)

LIAISONS 30 m EAU

30 m / 70 mm² liaison générateur – dévidoir (DIGITECH et Q-YARD) à utiliser avec le code 032105 – HR 41-LC refroidisseur d’eau

CEA Torche CX 451/4

CEA Torch CX 451/4 4 m pour fil Ø 0,8÷1,6 CO2 400A @60% / Mix 300A @60%

CEA Torche CXH 402/4

CEA Torche CXH 402/4 4 m de fil Ø 0,8÷1,6 refroidie à l’eau CO2 500A @100% / Mix 450A @100%

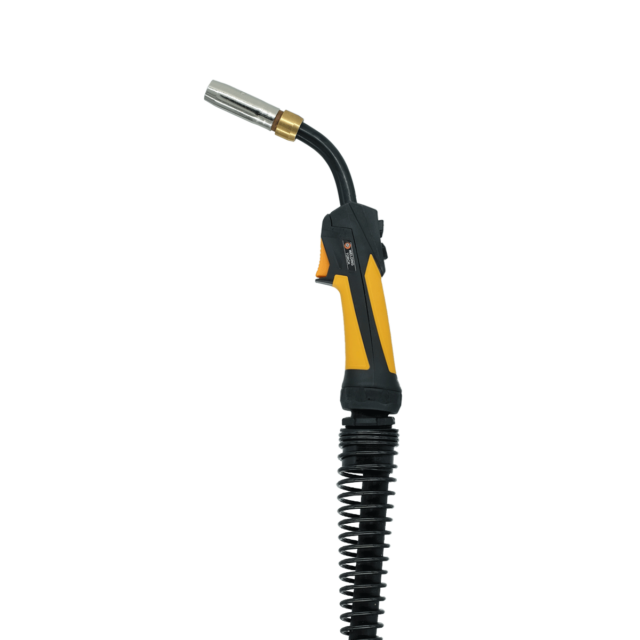

CEA Torche CX 353/4 Up/Down-17p

CEA Torche CX 353/4 Up/Down-17p 4m – fil : Ø 0.8÷1.2 – CO2 340A @60% / Mix 290A @60%

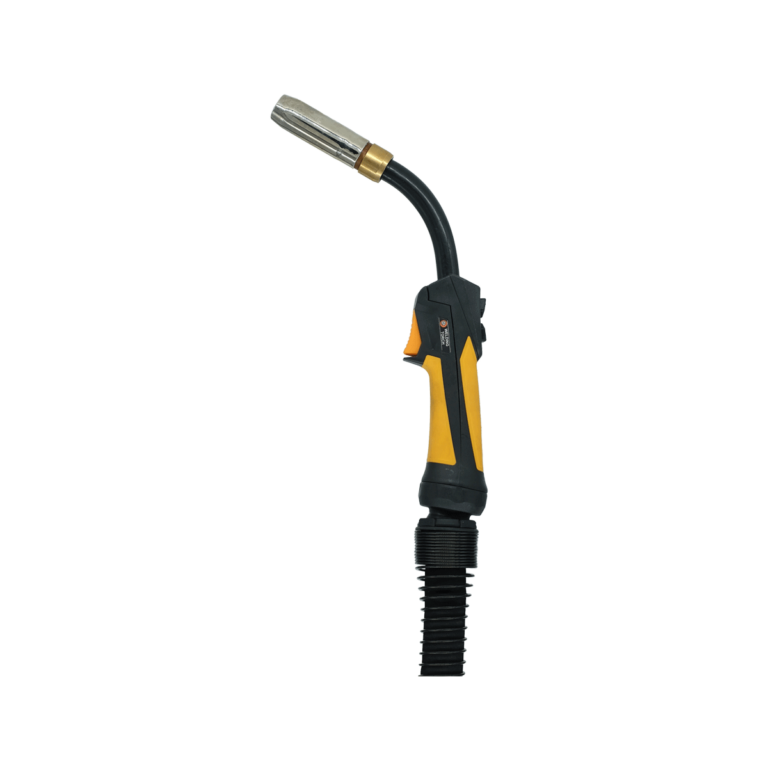

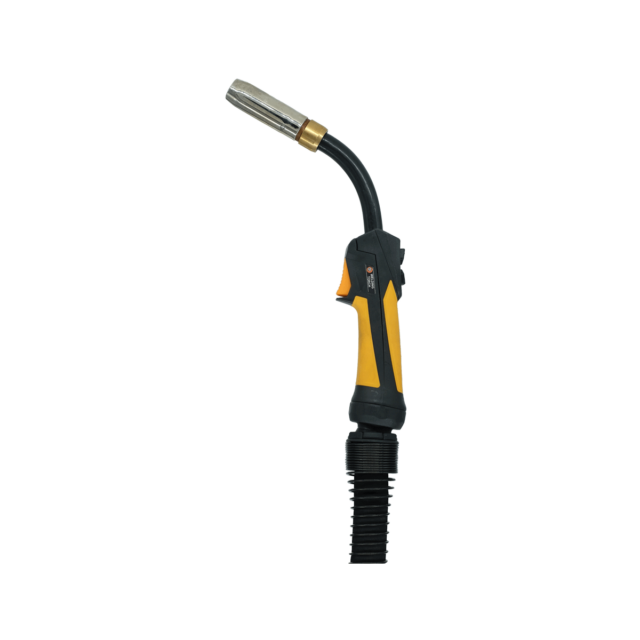

CEA Torche CXH 402/4 Up/Down-17p

CEA Torche CXH 402/4 Up/Down-17p 4m – fil : Ø 0,8÷1,6 – CO2 500A @ 100% / Mix 450A @100%

CEA Digitorch DX 353/4-17p

CEA Digitorch DX 353/4-17p 4m – fil : Ø 0,8÷1.2 – CO2 340A @60% / Mix 290A @60%

CEA Digitorch DXH 402/4-17p

CEA Digitorch DXH 402/4-17p 4m – fil : Ø 0,8÷1.6 – CO2 500A @100% / Mix 450A @100%

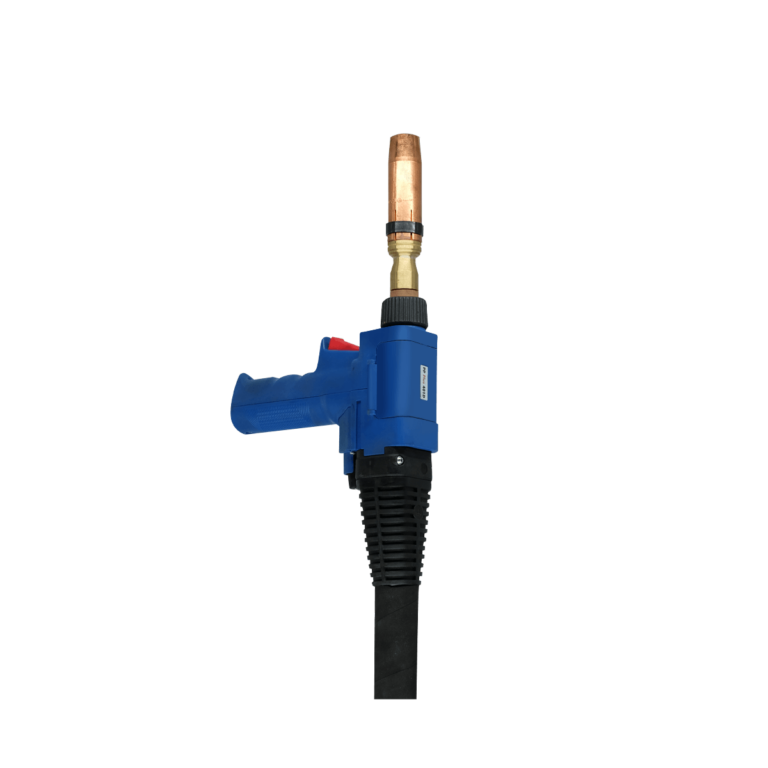

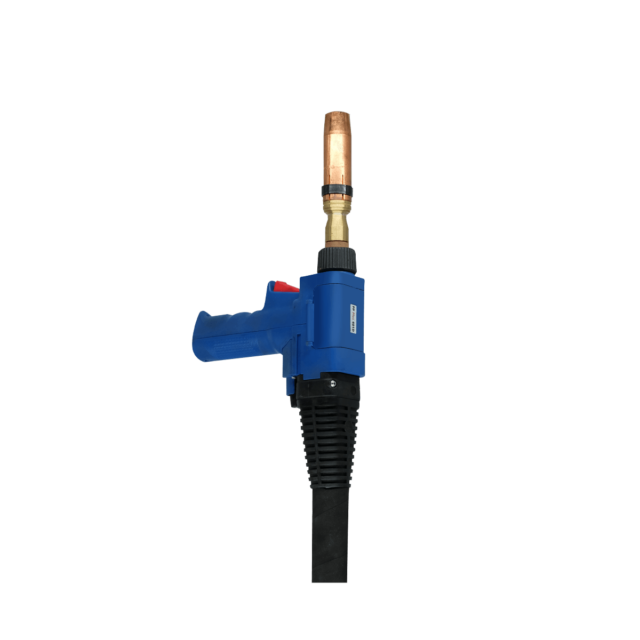

Torche Push Pull PP 401 D 8 m 24 V refroidie à l'eau

Torche Push Pull PP 401 D 8 m 24 V - fil Ø 0,8÷1,2 refroidi à l'eau (à commander avec 031107 ou 031113)

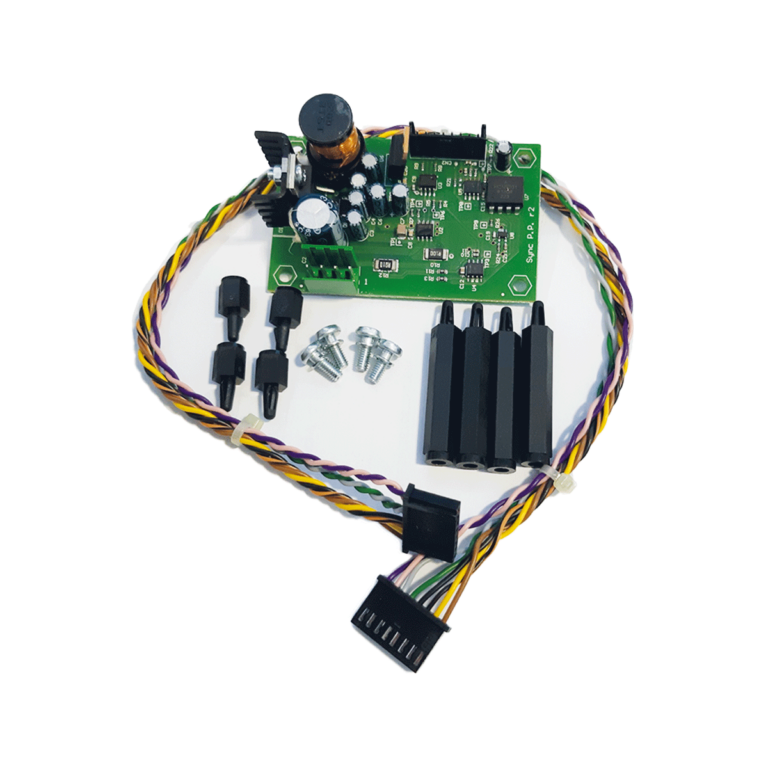

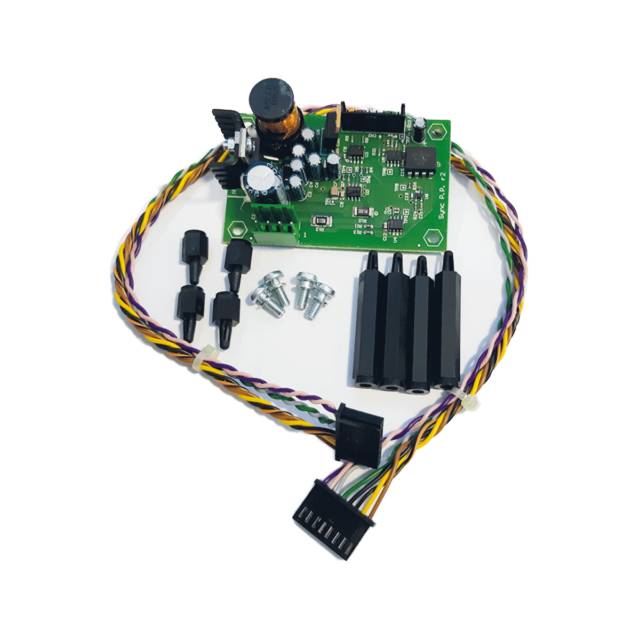

Synchronisateur Push Pull 24/42V

Carte PC de synchronisation Push Pull KIT 24 / 42 V (à commander avec la torche Push Pull)

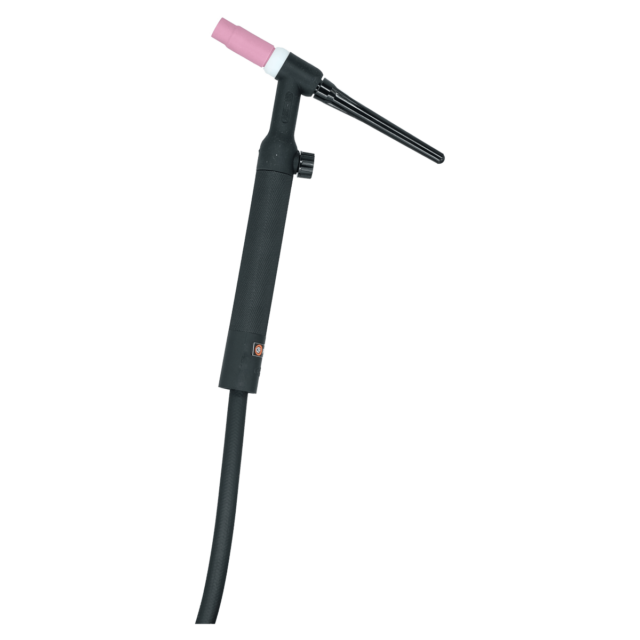

CEA Torche RTX 26.4

CEA Torche RTX 26.4 4 m – 180 A 35%

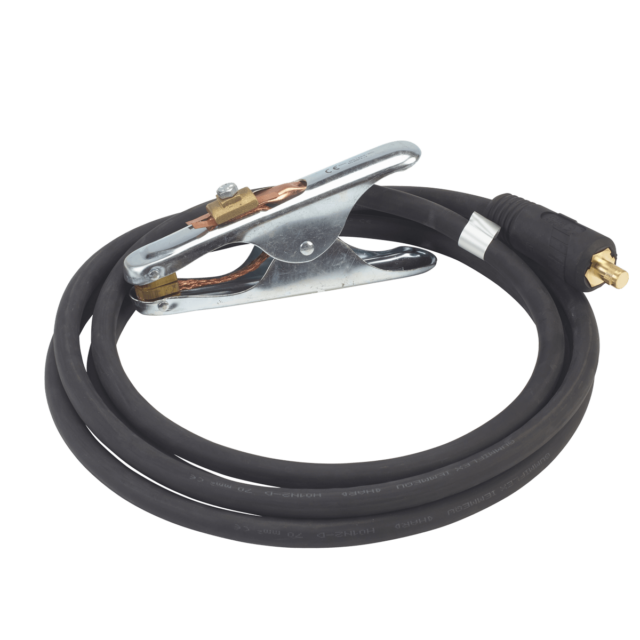

70 mm² / 4 m Câble de masse avec pince

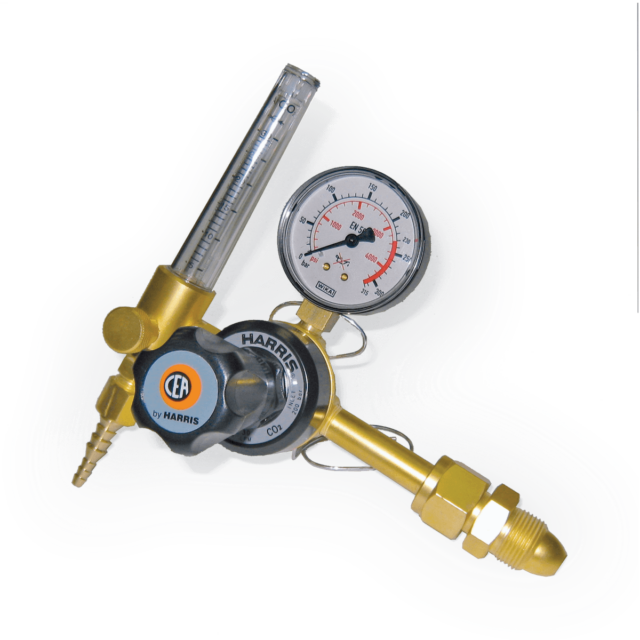

Réducteur avec débitmètre et 1 manomètre

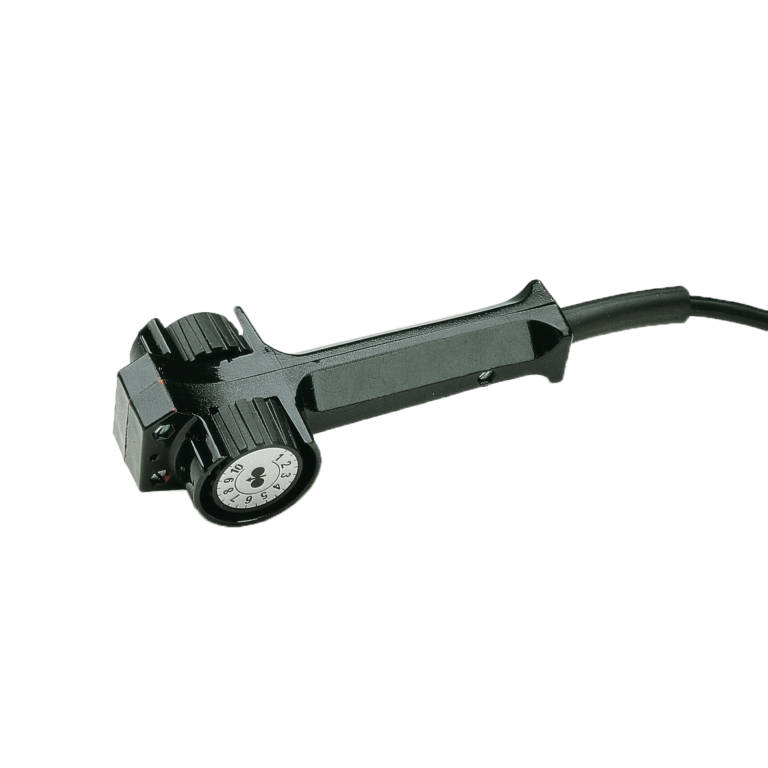

RC 178

RC 178 télécommande avec 5 m de câble

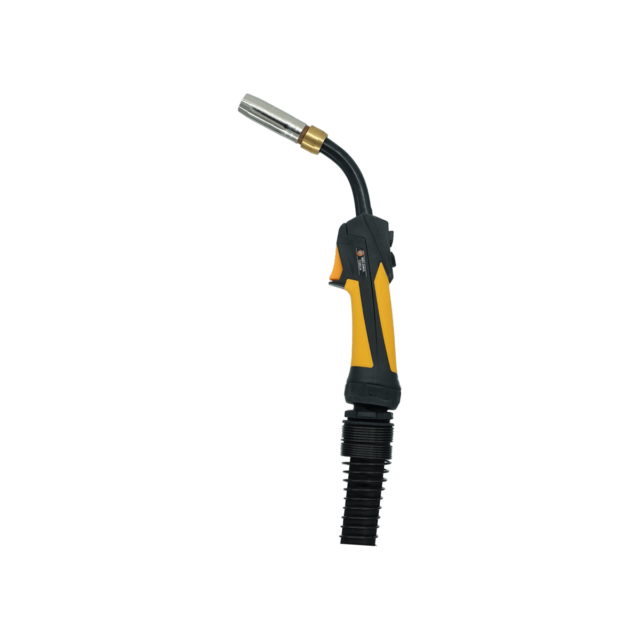

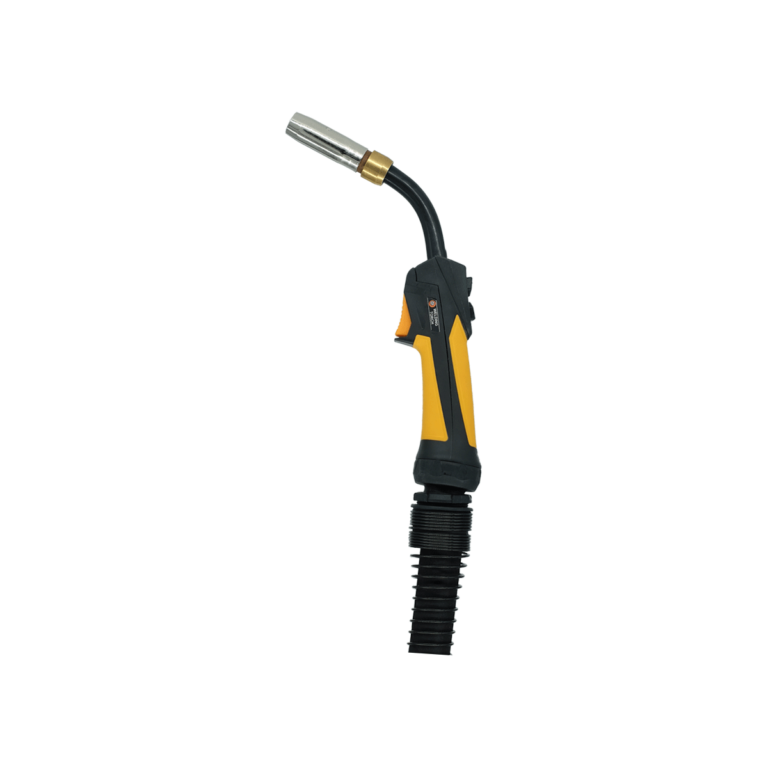

CEA Torche CXH 302/4 Up/Down-17p

CEA Torche CXH 302/4 Up/Down-17p 4m – fil : Ø 0.8÷1.2 – CO2 300A @100% / Mix 250A @100%

Galerie

Q-YARD at work

Fiche technique

Q-YARD: Caractéristiques techniques

DONNÉES TECHNIQUES			QYARD
			450
Triphasée 50/60 Hz	V	20% -20%	400
Puissance d’installation @ I₂ Max	kVA		22
Fusible retardé (l eff)	A		32
Facteur de puissance / cos φ			0,84/0,99
Rendement			0,86
Tension secondaire à vide	V		62
Gamme d’intensité	A		10-450
Facteur de marche à (40°C)	A 100%		390
	A 50%		450
Fils	Ø mm		0,6-1,6
Normes			EN 60974-1 – EN 60974-5 – EN 60974-10

Protection	IP		23S
Dimensions (LxLxH)	mm		631 (782 avec poignée) x 273 x 512 (543 avec œillets)
Poids	kg		56
