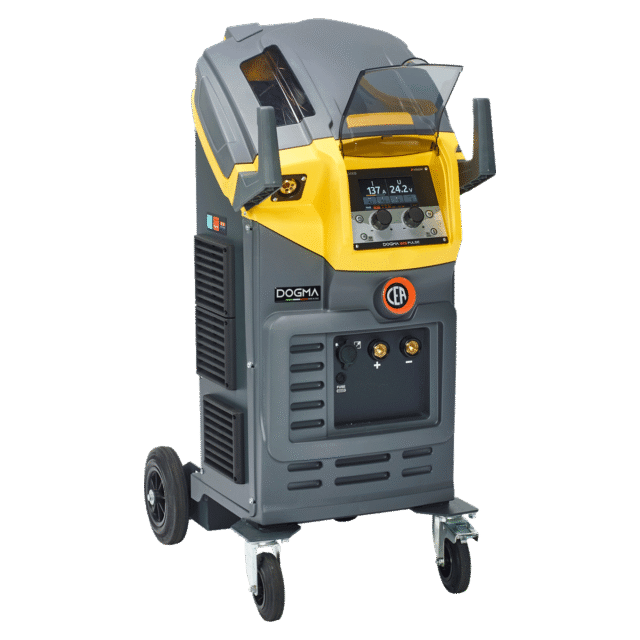

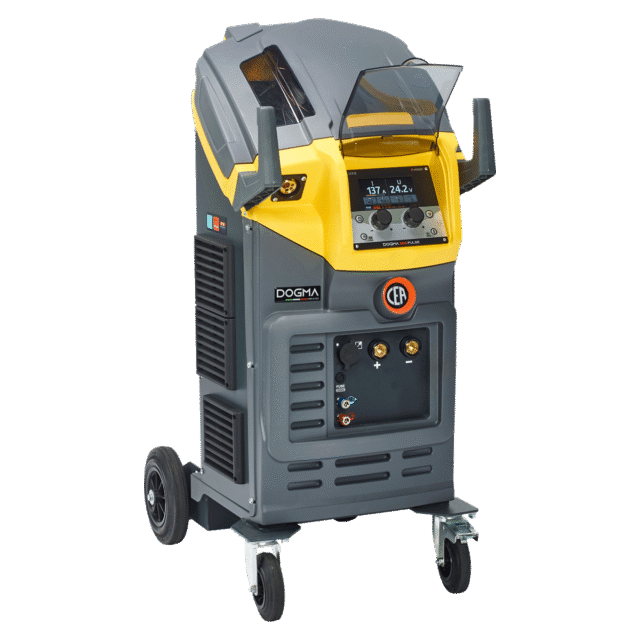

DOGMA / DOGMA PULSE

Soudage a l’arc

DOGMA / DOGMA PULSE

THE FIRST – THE GAME CHANGER

MIG-MAG INVERTER ÉQUIPEMENT COMPACT

DOGMA est un équipement de soudage innovant qui fait son entrée sur le marché des postes MIG compacts multiprocessus pour la première fois au monde. Le concept du DOGMA rompt avec la tradition grâce à son design qui change la donne.

BREVET EN INSTANCE : PA102974IT01

DOGMA

DOGMA PULSE

Innovant, unique, inégalé

Le DOGMA est unique et inégalé dans sa capacité à combiner un design ergonomique avec d’excellentes caractéristiques de soudage grâce à un contrôle précis et stable de l’arc. Le DOGMA est donc parfait pour toutes les applications de soudage qualifiées dans tous les secteurs industriels.

Un nouveau niveau d’ergonomie

DOGMA est né avec le confort du soudeur au centre de son développement, en gardant la qualité distinctive du CEA : chaque caractéristique vise à réduire et à simplifier le temps de préparation et les tâches de l’opérateur pour une meilleure satisfaction qui conduit à de meilleurs résultats.
Les DOGMA sont équipés en standard de la nouvelle interface X VISION, simple et complète, pour le contrôle total et la surveillance de tous les paramètres de soudage.

Autres caractéristiques

MMA – TIG LIFT – MIG/MAG Synergique & Manuel et pour DOGMA PULSE : PULSED MIG et DUAL PULSE
Mécanisme de dévidage avec 4 rouleaux de grand diamètre
Rouleaux à double rainure remplaçables sans outil
« économie d’énergie » permettant de faire fonctionner le ventilateur de refroidissement de le générateur et le refroidissement de l’eau de la torche uniquement lorsque cela est nécessaire
Possibilité de verrouiller partiellement ou totalement l’équipement à l’aide d’une clé d’accès ou d’un mot de passe

Caractéristiques techniques

PACKAGE DOGMA

DOGME PULSE XV :

PROGRAMMES SYNERGIQUES

Fe – CrNi – AlMg – AlSi

DOGMA XV / DOGMA PULSE XV PREMIUM :

PROGRAMMES SYNERGIQUES

Fe – CrNi – AlMg – AlSi – CuSi3 – AlBz8 – FCW (Rutil – Basic – Metal) Duplex – Super Duplex

vision.COLD

pour le soudage MIG/MAG à faible transfert de chaleur

vision.ULTRASPEED

pour souder des petites et moyennes épaisseurs à une vitesse beaucoup plus élevée

E.C.P. – Extra Curve Package (ensemble de courbes supplémentaires)

vision.ARC

Grâce à vision.ARC, l’arc électrique est surveillé en permanence par le microprocesseur qui gère le processus de soudage en temps réel : tous les paramètres sont traités et modifiés par le contrôle qui gère numériquement les courts-circuits du MIG-MAG, en maintenant l’arc stable et précis malgré tout changement des conditions extérieures. Le processus de soudage est toujours contrôlé depuis l’amorçage de l’arc, par le contrôle du démarrage du fil (WSC), jusqu’à l’interruption de l’arc par le contrôle du retour de flamme (Burn-Back Control).

vision.PULSE

vision.PULSE permet un soudage par impulsion à l’arc court constamment contrôlé, en optimisant les résultats du soudage par impulsion traditionnel.

Cela permet de réduire l’apport de chaleur élevé, typique du soudage par impulsion, avec une réduction conséquente des distorsions, une amélioration de la flaque et une augmentation considérable de la vitesse de soudage.

Dual.PULSE

Dual.PULSE favorise une réduction supplémentaire du transfert de chaleur à la pièce en minimisant sa déformation et produit des perles esthétiques de première qualité similaires à la finition TIG. Dual.PULSE est extrêmement utile pour le soudage de l’aluminium et de l’acier inoxydable.

X VISION ÉCRAN DE CONTRÔLE MIG

X Vision Écran de contrôle avec encodeurs « TWO CLICK KNOB » pour le préréglage et le contrôle de tous les paramètres de soudage :

Interface conviviale
Mode de soudage « cycle »
Stockage et rappel de programmes de soudage personnalisés
Possibilité de copier facilement des travaux d’une machine à l’autre via USB
Infographie sur les réglages avancés

DOGMA: CARACTÉRISTIQUES UNIQUES

FIL DE SOUDURE FACILE À POSITIONER: grâce à la position ergonomique frontale supérieure du porte-bobine et à l’angle d’inclinaison qui permet une mise en place beaucoup plus facile.
CONNEXION DE LA TORCHE INCLUSE : position haute de la connexion de la torche avec sortie inclinée pour optimiser le flux du fil de soudure.
GRANDE VISIBILITÉ FRONTALE : le compartiment du dévidoir et l’interface de commande sont visibles au premier coup d’œil.
L’OCCUPATION DU SOL RÉDUITE : le développement vertical de l’équipement permet d’économiser de l’espace et de la surface au sol.

Accessoires disponibles

Découvrez tous les accessoires disponibles

Configurateur

CEA CL-1100

Liquide de refroidissement Cea CL-1100 – Réservoir 5 l

CEA Torche CX 251/3

CEA Torche CX 251/3 3 m, fil Ø 0,6÷1,0 CO2 260A @60% / Mix 200A @60%

CEA Torche CX 351/A

CEA Torche CX 351/A 3 m pour fil Ø 1.0÷1.2 pour Aluminium CO2 300A @60% / Mix 220A @60%

CEA Torche CX 353/4

CEA Torch CX 353/4 4 m de fil Ø 0,8÷1,2 CO2 340A @60% / Mix 290A @60%

CEA Torche CXH 302/4

CEA Torche CXH 302/4 4 m de fil Ø 0,8÷1,2 refroidie à l’eau CO2 300A @100% / Mix 250A @100%

CEA Torche CXH 402/4

CEA Torche CXH 402/4 4 m de fil Ø 0,8÷1,6 refroidie à l’eau CO2 500A @100% / Mix 450A @100%

CEA Torche CXH 302/4 Up/Down-17p

CEA Torche CXH 302/4 Up/Down-17p 4m – fil : Ø 0.8÷1.2 – CO2 300A @100% / Mix 250A @100%

CEA Torche CX 353/4 Up/Down-17p

CEA Torche CX 353/4 Up/Down-17p 4m – fil : Ø 0.8÷1.2 – CO2 340A @60% / Mix 290A @60%

CEA Torche CXH 402/4 Up/Down-17p

CEA Torche CXH 402/4 Up/Down-17p 4m – fil : Ø 0,8÷1,6 – CO2 500A @ 100% / Mix 450A @100%

CEA Digitorch DXH 302/4-D

CEA Digitorch DXH 302/4-D 4m – fil : Ø 0,8÷1,2 – CO2 300A @100% / Mix 250A @100%

CEA Digitorch DX 353/4-D

CEA Digitorch DX 353/4-D 4m – fil : Ø 0,8÷1,2 – CO2 340A @60% / Mix 290A @60%

CEA Digitorch DXH 402/4-D

CEA Digitorch DXH 402/4-D 4m – fil : Ø 0,8÷1,6 – CO2 500A @100% / Mix 450A @100%

Torche Push Pull PP 401 D 8 m 24 V refroidie à l'eau

Torche Push Pull PP 401 D 8 m 24 V - fil Ø 0,8÷1,2 refroidi à l'eau (à commander avec 031107 ou 031113)

CEA Torche RTX 26.4

CEA Torche RTX 26.4 4 m – 180 A 35%

Synchronisateur Push Pull 24/42V (DOGMA)

Push Pull Synchronizer PC Board KIT 24 / 42 V pour DOGMA (à commander avec la torche Push Pull)

35 mm² / 4 m Câble masse avec pince

50 mm² / 4 m Câble de masse avec pince

Réducteur avec débitmètre et 1 manomètre

Support de torche pour DOGMA

Support de torche pour DOGMA (inclus avec n’importe quelle générateur)

Galerie

DOGMA / DOGMA PULSE at work

Fiche technique

DOGMA / DOGMA PULSE: Caractéristiques techniques

DONNÉES TECHNIQUES			DOGMA XV			DOGMA PULSE XV
DONNÉES TECHNIQUES			272 / 272 W	322 / 322 W	402 / 402W	276 / 276 W	326 / 326 W	406 / 406 W
Triphasée 50/60 Hz	V	20% -20%	400			400
Puissance d’installation @ I₂ Max	kVA		11,0	12,6	16,8	11,0	12,6	17,3
Fusible retardé (l eff)	A		16	16	20	16	16	20
Facteur de puissance / cos φ			0,74/0,99	0,87/0,99	0,92/0,99	0,74/0,99	0,87/0,99	0,92/0,99
Rendement			0,89	0,88	0,88	0,89	0,88	0,88
Tension secondaire à vide	V		60	63	63	60	63	63
Gamme d’intensité	A		10-270	10-320	10-400	10-270	10-320	10-400
Facteur de marche à (40°C)	A 100%		180	240	300	180	240	300
	A 60%		200	270	340	200	270	340
	A %		270(30%)	320(35%)	400(35%)	270(30%)	320(35%)	400(35%)
Fils	Ø mm		0,6-1,6	0,6 – 1,6	0,6 – 1,6	0,6-1,6	0,6 – 1,6	0,6 – 1,6
Bobine	Ø mm		300			300
Normes			EN 60974-1 – EN 60974-5 – EN 60974-10
Normes
Classe de protection	IP		21S			21S
Dimensions (LxLxH)	mm		792 X 463 X 1047			792 X 463 X 1047
Poids	kg		45 / 54 (W)	48 / 57 (W)	53 / 62 (W)	45 / 54 (W)	48 / 57 (W)	53 / 62 (W)
