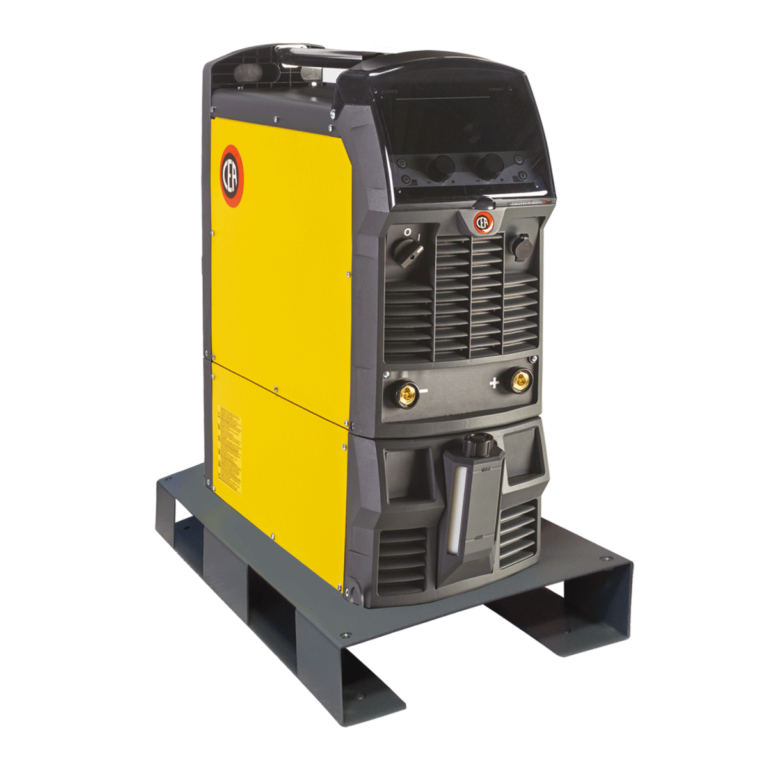

DIGITECH VP3

Soudage a l’arc

DIGITECH VP3

LE TOP DE SOUDURE

SOURCES D’ÉNERGIE PULSÉES À ONDULEUR MULTIPROCESSUS SYNERGIQUE AVEC DÉVIDOIR SEPARÉE

DIGITECH est l’équipement de soudage par impulsion multi-procédés le plus avancé et le plus performant du CEA, disponible en séries VP3 (Vision Pulse 3).
Développés avec le logiciel de contrôle d’arc vision.ARC2, les DIGITECH permettent d’obtenir des résultats d’une qualité incroyable avec n’importe quel matériau et dans n’importe quelle application de soudage.

DIGITECH

Des performances de soudage optimales

Technologiquement avancés et faciles à utiliser, ils offrent une qualité de soudage supérieure à grande vitesse en MIG PULSED, DUAL PULSED, MIG-MAG, MMA et TIG avec amorçage de l’arc « lift ». Les DIGITECH se caractérisent par une interface numérique avec écran couleur et un contrôle synergique pour déterminer automatiquement les meilleurs paramètres de soudage, en fonction du type de matériau utilisé, du diamètre du fil et du gaz.

Connectivité complète

DIGITECH sont ouverts pour être connectés à un réseau local, permettant d’interfacer l’équipement à un robot et à un logiciel de support, faisant de ces équipements la meilleure solution dans n’importe quel domaine industriel nécessitant une haute précision et une répétabilité des résultats obtenus et se conformant à toutes les exigences de l’industrie 4.0.

Autres caractéristiques

Interface utilisateur avec écran couleur LCD pour contrôler la soudage
Contrôle et répétabilité des paramètres
Possibilité de verrouiller partiellement ou totalement l’équipement à l’aide d’une clé d’accès et d’un mot de passe
« économie d’énergie » pour faire fonctionner le ventilateur de refroidissement de le générateur et de l’eau de la torche lorsque cela est nécessaire
Torche MIG UP/DOWN
Connectivité au réseau via le port Ethernet ou WIFI (en option)
Stockage et d’impression des données (en option)

Caractéristiques techniques

DIGITECH VP3 : PROCÉDÉS SPÉCIAUX

vision.ARC2 permet de souder avec les procédés spéciaux optionnels suivants :

MIG MAG

vision.COLD – vision.ULTRASPEED – vision.POWER – vision.PIPE

MIG PULSED

vision.PULSE-POWER – vision.PULSE-RUN -vision.PULSE-UP

E.C.P.

PAQUET DE COURBES SUPPLÉMENTAIRES

vision.ARC 2

vision.ARC 2 permet au contrôle du générateur d’opérer de manière plus précise et plus rapide, garantissant ainsi un arc absolument constant et un détachement parfait de la gouttelette, principalement en MIG PULSED et DUAL PULSED.

vision.ARC2 permet également d’utiliser les procédés spéciaux CEA vision.Pulsed. Principaux avantages :

amélioration de la stabilité de l’arc
optimisation des caractéristiques de l’impulsion
contrôle rapide et précis des circuits courts
vitesse de soudage plus rapide
réduction supplémentaire de l’apport de chaleur

vision.PULSE

vision.PULSE permet un soudage par impulsion à l’arc court constamment contrôlé, en optimisant les résultats du soudage par impulsion traditionnel.

Cela permet de réduire l’apport de chaleur élevé, typique du soudage par impulsion, avec une réduction conséquente des distorsions, une amélioration de la flaque et une augmentation considérable de la vitesse de soudage.

Dual.PULSE

Dual.PULSE favorise une réduction supplémentaire du transfert de chaleur à la pièce en minimisant sa déformation et produit des perles esthétiques de première qualité similaires à la finition TIG. Dual.PULSE est extrêmement utile pour le soudage de l’aluminium et de l’acier inoxydable.

DÉVIDOIR DE FIL HT6 PRO DRIVE

Mécanisme professionnel de dévidage du fil avec 4 galets de grand diamètre pour un entraînement précis et constant du fil
Rouleaux à double gorge remplaçables sans outil
LODGING POUR LES GALETS DE FILS jusqu’à Ø 300 mm
ÉCLAIRAGE LED dans le compartiment du dévidoir
FENÊTRES D’INSPECTION dans le couvercle de la bobine
Kit de suspension HK1
BOUTON GRADUÉ pour obtenir la valeur la plus correcte des câbles de pression du fil de la source d’alimentation au dévidoir.
BOÎTIER INDUSTRIEL SOLIDE fait pour durer

DOUBLE DÉVIDOIR

DIGITECH, dans sa version avec double dévidoir, représente la solution idéale lorsqu’une plus grande flexibilité est nécessaire dans toutes les applications utilisant deux types de matériaux différents, fil ou gaz.

CONTRÔLE SYNERGIQUE DIGITECH

Le contrôle DIGITECH VP3, équipé d’un écran couleur innovant avec des icônes et une infographie claire, permet même aux soudeurs moins experts de régler très facilement tous les paramètres de soudage d’une manière intuitive et extrêmement simple.

En même temps, les générateurs DIGITECH VP3 offrent aux soudeurs les plus experts la possibilité d’affiner et de personnaliser le contrôle du processus de soudage, grâce à la capacité d’accéder à des menus clairs, simples et complets pour la meilleure configuration possible et l’optimisation de l’équipement.

WSC - WIRE START CONTROL

Le contrôle de l’amorçage du fil WSC empêche tout collage éventuel du fil sur la pièce ou la buse de la torche, en assurant toujours un amorçage précis et « doux » de l’arc.

LAN ETHERNET

Tous les VP3 de CEA DIGITECH sont équipés en standard d’une prise ETHERNET. Cette caractéristique permet à tous les utilisateurs d’interfacer l’équipement avec un dispositif distant et un logiciel de support.

DIGITECH 4.0 READY

Ces unités ont la possibilité d’être connectées à un réseau local industriel par un port Ethernet ou par un réseau local WiFi (en option), pour répondre à toutes les exigences de l’industrie 4.0.
Logiciel 4.0 est inclus dans tous les DIGITECH 4.0 pour permettre la transmission des entrées et sorties des données du générateur. La création de la connexion entre le générateur et les systèmes du client n’est pas incluse et relève de la responsabilité du client.

SIMPLE AUTOMATION

Les générateurs CEA sont équipés en standard d’entrées/sorties analogiques et numériques. Cela permet d’intégrer très facilement le générateur dans un équipement de soudage automatisé sans avoir recours à des interfaces externes coûteuses et sophistiquées, généralement fournies pour la robotique.

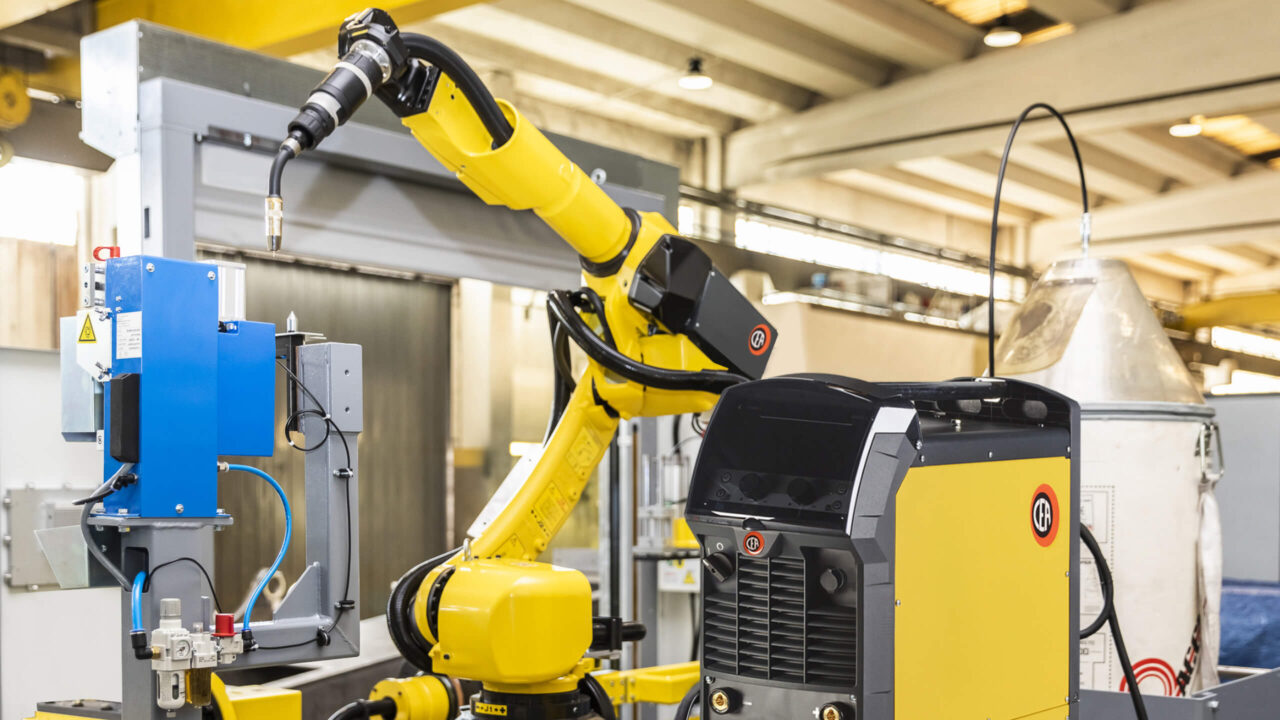

INTERFACE DU ROBOT

Les générateur VP3 de DIGITECH peuvent être connectées à n’importe quel robot ou cobot au moyen d’une interface robot CEA qui peut gérer plusieurs protocoles analogiques, numériques de bus de terrain en fonction des caractéristiques du robot à utiliser.

CQM CEA QUALITY MANAGER - CWM CEA WELDER MANAGER

CQM (CEA QUALITY MANAGER) est un logiciel développé par le CEA pour permettre l’enregistrement, le suivi et l’impression des données de soudage au moyen d’un ordinateur externe connecté à une ou plusieurs sources d’alimentation DIGITECH.

CWM (CEA WELDER MANAGER) est un logiciel développé par le CEA permettant de surveiller l’état d’une ou plusieurs sources de puissance DIGITECH en les connectant via Ethernet (ou Wi-Fi en option) à un ordinateur externe sur le même réseau.

Accessoires disponibles

Découvrez tous les accessoires disponibles

Configurateur

Dévidoir HT 6 PRO DRIVE

Dévidoir de fil HT 6 PRO DRIVE avec Euro Connect. 4 galet (Ø : 1,0 / 1,2)

RobotDévidoir RBS 15 "L" Connect

Robot dévidoir de fil RBS 15 avec connexion en « L ». 4 galet (Ø : 1,0 / 1,2)

Robot Dévidoir RBS 15 Euro Connect

Robot Dévidoir RBS 15 avec Euro Connect. 4 galet (Ø : 1,0 / 1,2)

WK 4 kit de roues standard

WK 4 kit de roues standard pour MF 4, MF4 yard et QF 7 W PRO DRIVE feeder

WK 2 kit de roues extra-larges

HK 1 Kit de suspension

HK 1 Kit de suspension pour le dévidoir de fil

Kit pour DOUBLE HT 6 avec VP3

Kit de support et de connexion pour le système de dévidage à DOUBLE HT 6 avec DIGITECH VP3

HRX 51

Équipement de refroidissement à l’eau HRX 51 400 V

CEA CL-1100

Liquide de refroidissement Cea CL-1100 – Réservoir 5 l

Chariot CT 70

Chariot CT 70 avec 4 rouleaux pour générateur, l’équipement de refroidissement et le cylindre (et l’autotransformateur)

Chariot PRIME CT 80

Chariot PRIMEN CT 80 pour générateurù, cylindre (et autotransformateur)

Chariot PRIME CT 81

Chariot PRIME CT 81 avec support de bras pour le dévidoir – pour générateur, cylindre (et autotransformateur)

Chariot PRIME CT 82

Chariot CT 82 avec 4 rouleaux pour générateur, l’équipement de refroidissement et deux bouteilles de gaz (et autotransformateur)

LIAISONS 1,2 m EAU

1,2 m liaison générateur – dévidoir refroidi par eau

LIAISONS 5 m EAU

5 m liaison générateur – dévidoir refroidi par eau

LIAISONS 10 m EAU

10 m liaison générateur – dévidoir refroidi par eau

LIAISONS 15 m EAU

15 m / 70 mm² liaison générateur – dévidoir refroidi par eau (DIGITECH, QUBOX, MAXIQ et Q-YARD)

LIAISONS 20 m EAU

20 m / 70 mm² liaison générateur – dévidoir refroidi par eau (DIGITECH, QUBOX, MAXIQ et Q-YARD)

LIAISONS 25 m EAU

25 m / 70 mm² liaison générateur – dévidoir (DIGITECH et Q-YARD) à utiliser avec le code 032105 – HR 41-LC refroidisseur d’eau

LIAISONS 30 m EAU

30 m / 70 mm² liaison générateur – dévidoir (DIGITECH et Q-YARD) à utiliser avec le code 032105 – HR 41-LC refroidisseur d’eau

CEA Torche CX 353/4

CEA Torch CX 353/4 4 m de fil Ø 0,8÷1,2 CO2 340A @60% / Mix 290A @60%

CEA Torche CX 451/4

CEA Torch CX 451/4 4 m pour fil Ø 0,8÷1,6 CO2 400A @60% / Mix 300A @60%

CEA Torche CXH 302/4

CEA Torche CXH 302/4 4 m de fil Ø 0,8÷1,2 refroidie à l’eau CO2 300A @100% / Mix 250A @100%

CEA Torche CXH 402/4

CEA Torche CXH 402/4 4 m de fil Ø 0,8÷1,6 refroidie à l’eau CO2 500A @100% / Mix 450A @100%

CEA Torche CX 353/4 Up/Down-17p

CEA Torche CX 353/4 Up/Down-17p 4m – fil : Ø 0.8÷1.2 – CO2 340A @60% / Mix 290A @60%

CEA Torche CXH 402/4 Up/Down-17p

CEA Torche CXH 402/4 Up/Down-17p 4m – fil : Ø 0,8÷1,6 – CO2 500A @ 100% / Mix 450A @100%

CEA Digitorch DXH 302/4-17p

CEA Digitorch DXH 302/4-17p 4m – fil : Ø 0,8÷1,2 – CO2 300A @100% / Mix 250A @100%

CEA Digitorch DX 353/4-17p

CEA Digitorch DX 353/4-17p 4m – fil : Ø 0,8÷1.2 – CO2 340A @60% / Mix 290A @60%

CEA Digitorch DXH 402/4-17p

CEA Digitorch DXH 402/4-17p 4m – fil : Ø 0,8÷1.6 – CO2 500A @100% / Mix 450A @100%

Torche Push Pull PP 401 D 8 m 24 V refroidie à l'eau

Torche Push Pull PP 401 D 8 m 24 V - fil Ø 0,8÷1,2 refroidi à l'eau (à commander avec 031107 ou 031113)

Synchronisateur Push Pull 24/42V

Carte PC de synchronisation Push Pull KIT 24 / 42 V (à commander avec la torche Push Pull)

CEA Torche RTX 26.4

CEA Torche RTX 26.4 4 m – 180 A 35%

50 mm² / 4 m Câble de masse avec pince

70 mm² / 4 m Câble de masse avec pince

Réducteur avec débitmètre et 1 manomètre

RC 178

RC 178 télécommande avec 5 m de câble

Autotransformateur A 13-H 220V/400V-50/60Hz

Autotransformateur A 13-H 220V/400V-50/60Hz - 3 Phase

Galerie

DIGITECH VP3 at work

Fiche technique

DIGITECH VP3: Caractéristiques techniques

DONNÉES TECHNIQUES			DIGITECH
			VP2 3300	VP3 4003	VP3 5003
Triphasée 50/60 Hz	V	10%	400
		-10%
Puissance d’entrée @ I₂ Max	kVA		19,6	23,4	29,5
Fusible retardé (l eff)	A		25	32	40
Facteur de puissance / cos φ			0,65/0,99	0,65/0,99	0,75/0,99
Rendement			0,85	0,88	0,89
Tension secondaire à vide	V		62	62	62
Gamme d’intensité	A		10-330	10-400	10-500
Facteur de marche à (40°C)	A 100%		280	350	400
	A 60% ;		300	400	460
	A X%		330(40%)	–	500(50%)
Fils	Ø mm		0,6-1,6	0,6 – 1,6	0,6 – 1,6
Normes			EN 60974-1 – EN 60974-10

Protection	IP		23S
Dimensions (LxLxH)	mm		660 x 290 x 515	725x310x525	725x310x525
Poids	kg		35	45	47
