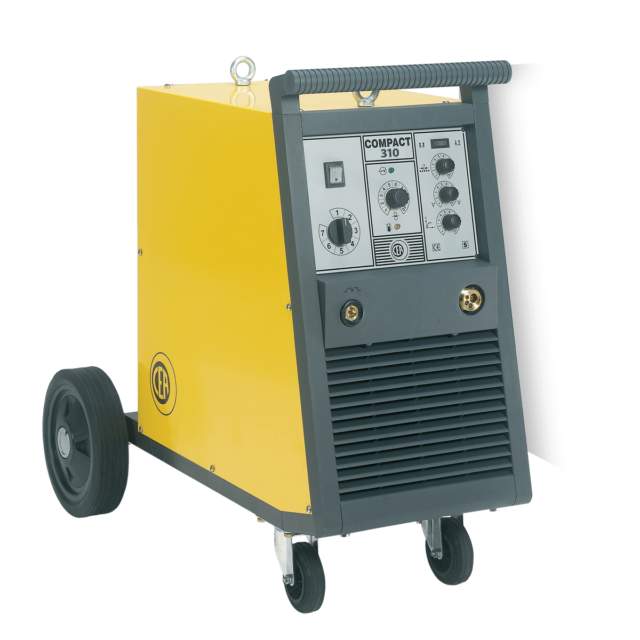

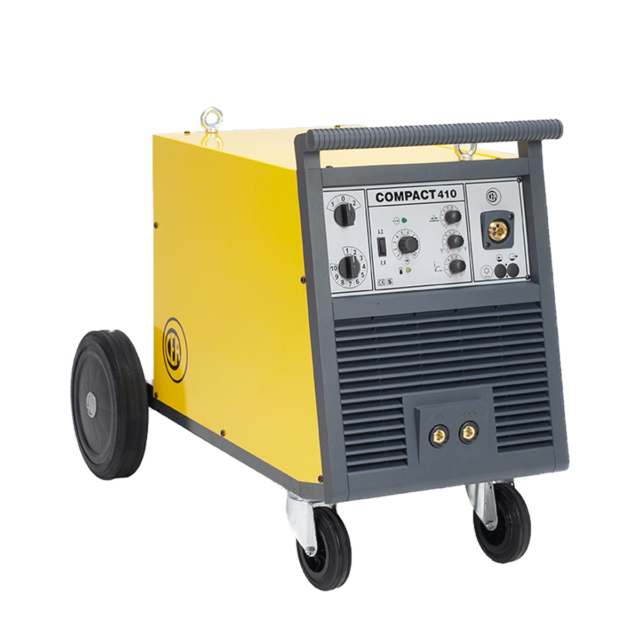

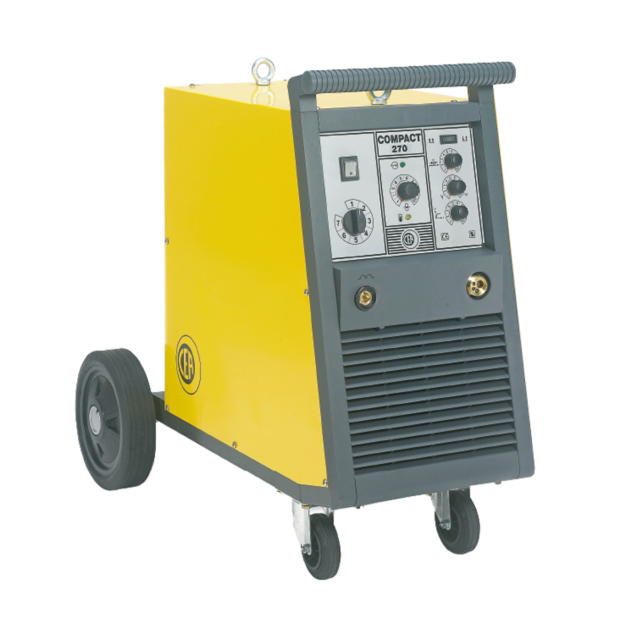

COMPACT

KOMPAKTGERÄTE ZUM MIG-SCHWEISSEN MIT STUFENLOSER EINSTELLUNG

Eine Serie von industriellen halbautomatischen Schweißgeräten mit eingebautem Drahtvorschub, geeignet für professionelle und industrielle Anwendungen. Die COMPACT-Stromquellen gewährleisten durch ihr innovatives und benutzerfreundliches Design hervorragende Schweißeigenschaften auf allen Materialien, einschließlich Aluminium und Edelstahl, indem sie einen sehr stabilen Lichtbogen in jeder Schweißposition gewährleisten. Die robusten und einfach zu bedienenden COMPACT-Stromquellen eignen sich für den Einsatz in der Industrie, bei Fertigungsarbeiten, in der Karosseriereparatur, in der Landwirtschaft und bei Wartungsarbeiten.

COMPACT

Andere Merkmale

Hervorragende MIG-MAG-Schweißeigenschaften auf jedem Material und mit jedem Gas
Lichtbogenzündung immer präzise
Rückbrand und Motorrampe von außen einstellbar
Spot-Timer bei allen Modellen
wahlschalter für 2 – 4 Taktarten
Professionelles Vorschubsystem zur Gewährleistung einer präzisen und konstanten Drahtzufuhr
Großer Innenraum zur problemlosen Aufnahme auch von Metallspulen (max. 300 mm Ø)
Doppelte Induktionsverbindung für ein besseres Schweißbad in jeder Position
Standardmäßig mit Zylinderschlitten und robusten Rädern für eine einfache Manövrierbarkeit ausgestattet

Verfügbares Zubehör

Entdecken Sie alle verfügbaren Zubehörteile

Konfigurator

IR 14 400V

Wasserkühlgeräte IR 14 400 V

IR 14 230V

Wasserkühlgeräte IR 14 230 V

CEA CL-1100

Cea CL-1100 Kühlflüssigkeit – 5 l Tank

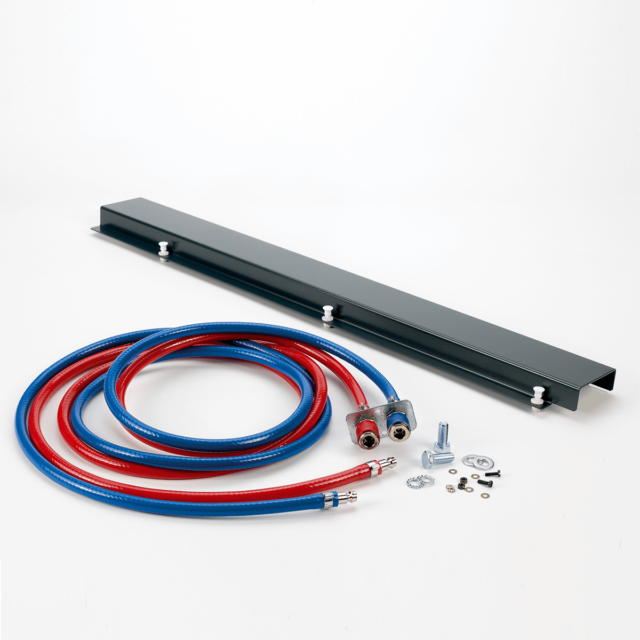

IR-Zubehör Typ "L"

IR-Zubehör Typ : „L“ (für: COMPACT 410)

25 mm² / 3 m Erdungskabel mit Klemme

CEA-Brenner CX 251/3

CEA-Brenner CX 251/3 3 m Draht Ø 0,6÷1,0 CO2 260A @60% / Mix 200A @60%

CEA-Brenner CX 353/4

CEA-Brenner CX 353/4 4 m Draht Ø 0,8÷1,2 CO2 340A @60% / Mix 290A @60%

CEA-Brenner CXH 302/4

CEA-Brenner CXH 302/4 4 m Draht Ø 0,8÷1,2 wassergekühlt CO2 300A @100% / Mix 250A @100%

35 mm² / 4 m Erdungskabel mit Klemme

50 mm² / 4 m Erdungskabel mit Klemme

Reduzierstück mit 2 Manometern

Datenblatt

COMPACT: Technische Merkmale

TECHNISCHE DATEN		COMPACT 270	COMPACT 310	COMPACT 410
Dreiphasiger 50/60 Hz	V	230/400	230/400	230/400
Eingangsleistung @ I2_max	kVA	12	13,3	18,5
Träge Absicherung (I₂@ 60%)	A	16/10	25/16	35/20
Leistungsfaktor / cos φ		0,96	0,96	0,96
Wirkungsgrad		0,65	0,70	0,77
Sekundärleerlaufspannung	V	17-38	18 – 43,5	20 – 44
Einstellpositionen	Nr.	10	10	20
Regelbereich	A	25-250	30 – 300	60 – 400
Einschaltdauer bei (40°C)	100%	140	170	240
	60%	180	225	300
	35%	250	300	400
	X%	–	–	–
Drähte	Ø mm	0,6 – 1,2	0,6 – 1,2	0,6 – 1,6
Normen		EN 60974-1 – EN 60974-5 – EN 60974-10	EN 60974-1 – EN 60974-5 – EN 60974-10
Normen
Schutzart	IP	23 S	23 S	23 S
Maße (LxBxH)	mm	860 X 540 X 790	860 x 540 x 790	1060 x 600 x 780
Gewicht	kg	67	70	109
